Hoe lang is een lichtmast?

Het meest directe antwoord: standaard straatlantaarnhoogte varieert van 20 tot 40 voet (6 tot 12 meter) , afhankelijk van de toepassing. Straatlantaarns in woonhuizen blijven doorgaans staan 20 tot 30 voet lang , terwijl uitvalswegen en snelwegen gebruik maken van stokken die reiken 30 tot 40 voet of hoger . Op parkeerterreinen en commerciële gebieden worden vaak palen gebruikt Bereik van 25 tot 35 voet , en decoratieve of voetgangersverlichting varieert van 8 tot 15 voet .

Het begrijpen van de juiste hoogte lantaarnpaal voor uw specifieke gebruikssituatie is essentieel voor het bereiken van de juiste lichtverdeling, het voldoen aan gemeentelijke codes en het garanderen van de veiligheid. Of u nu een gemeentelijke wegeninstallatie plant, een parkeervoorziening, een privé-oprit, of op zoek bent naar verlichting op zonne-energie voor terrasterrastoepassingen, de hoogte is de meest kritische variabele die u goed moet regelen voordat u een armatuur of paal aanschaft.

Waarom de hoogte van de lichte paal belangrijker is dan de meeste mensen beseffen

De hoogte van een lichtmast bepaalt direct hoe breed een oppervlak door één armatuur kan worden verlicht. Een te korte paal concentreert het licht in een kleine zone, waardoor heldere plekken naast donkere ruimtes ontstaan. Een paal die te hoog is, verspreidt het licht te dun, waardoor het voetkaarsniveau op grondniveau onder de veiligheidsnormen komt.

Lichtingenieurs gebruiken een verhouding genaamd de verhouding montagehoogte/afstand (MH:S) . Voor de meeste wegverlichtingsarmaturen ligt deze verhouding tussen 3:1 en 4,5:1 . Dat betekent dat een paal van 9 meter niet meer dan 30 tot 40 meter uit elkaar mag staan ​​voor een consistente verlichting. Als de hoogte slechts 1,5 meter verkeerd is, kan het nodig zijn extra palen toe te voegen of over te schakelen naar armaturen met een hoger wattage, die beide de projectkosten aanzienlijk verhogen.

Factoren die de juiste hoogte bepalen

• Breedte van wegen of paden: bredere wegen vereisen hogere palen om meerdere rijen armaturen te vermijden
• Verkeerstype: voetgangersgebieden hebben minder, zachter licht nodig; voertuigcorridors hebben een heldere, brede dekking nodig
• Lokale bestemmingsplannen en gemeentelijke codes: veel steden specificeren exacte hoogtes voor elke wegclassificatie
• Aangrenzend landgebruik: buren profiteren van lagere palen met schilden om lichtovertreding te verminderen
• Armatuurtype en stralingshoek: LED-armaturen met smalle bundels vereisen mogelijk hogere palen dan oudere HPS-armaturen
• Wind- en seismische zone: structurele vereisten beïnvloeden de wanddikte en dus de effectieve hoogtelimieten

Standaard straatlantaarnhoogte per toepassingstype

Verschillende omgevingen vragen om zeer verschillende masthoogtes. De onderstaande tabel geeft een overzicht van de normen waarnaar het meest wordt verwezen in de Noord-Amerikaanse en Europese gemeentelijke richtlijnen.

Residentieel versus commercieel: het belangrijkste onderscheid

Woonwijken bedekken doorgaans straatlantaarnpalen 25 voet om het karakter van de buurt te behouden en de schittering in de ramen op de bovenste verdiepingen te verminderen. Commerciële zones laten hogere masten toe en vereisen deze vaak, omdat grotere steunen het totale aantal benodigde masten verminderen, waardoor de totale infrastructuurkosten dalen. Een enkele paal van 10 meter op een grote parkeerplaats kan ruwweg verlichten 6.000 tot 8.000 vierkante meter , terwijl een paal van 6 meter slechts rondom bedekt 2.500 tot 3.500 vierkante meter onder vergelijkbare armatuuromstandigheden.

Stalen straatlantaarnpalen: specificaties, typen en selectiecriteria

Stalen straatlantaarnpalen zijn de dominante keuze voor rijbaan- en commerciële buitenverlichting vanwege hun superieure sterkte-gewichtsverhouding, lange levensduur en consistente maatnauwkeurigheid. Door de kernspecificaties te begrijpen, kunnen kopers weloverwogen beslissingen nemen en kostbare overengineering of onderspecificatie voorkomen.

Materiaal en fabricage

De meeste stalen straatlantaarnpalen zijn vervaardigd uit ASTM A572 Grade 50 of ASTM A36 constructiestaal , waarbij eerstgenoemde de voorkeur heeft voor palen boven de 6 meter omdat de hogere vloeigrens (50.000 psi versus 36.000 psi) dunnere wanden mogelijk maakt zonder dat dit ten koste gaat van het draagvermogen. Palen worden na fabricage doorgaans thermisch verzinkt tot een minimale zinklaagdikte van 85 micron (3,35 mil) , wat in de meeste omgevingen een levensduur van 50 tot 70 jaar biedt zonder extra verf.

De wanddikte varieert met de masthoogte en de classificatie van de windzone. Een woonpaal van 20 voet kan een wanddikte hebben van 0,120 inch (3 mm) , terwijl een commerciële mast van 12 meter in een kustgebied met veel wind nodig kan zijn 0,179 tot 0,250 inch (4,5 tot 6,4 mm) .

Poolvormen en hun afwegingen

• Rond taps toelopend: De meest voorkomende vorm voor straat- en parkeertoepassingen. Biedt uniforme windweerstand vanuit alle richtingen. Verkrijgbaar in rechte (cilindrische) en taps toelopende profielen, waarbij taps toelopend lichter is voor dezelfde sterkte.
• Vierkant taps toelopend: Populair voor decoratieve straatbeeldprojecten. Biedt een meer architecturale uitstraling maar heeft een iets lagere windweerstand bij gelijke wanddikte vergeleken met ronde profielen.
• Achthoekig: Een hybride die esthetiek en structurele prestaties in evenwicht brengt. Vaak gespecificeerd in stedelijke corridorprojecten waarbij visueel karakter belangrijk is.
• Direct ingraven versus ankerbasis: Directe ingraafpalen worden 10% van de paalhoogte plus 60 cm in de grond ingebed (een paal van 10 meter gaat bijvoorbeeld 1,5 meter diep). De ankerbasispalen worden vastgeschroefd op een betonnen fundering met behulp van een boutcirkelpatroon, waardoor toekomstige vervanging sneller gaat, maar een afzonderlijke funderingsstorting vereist.

Windbelasting en EPA-beoordelingen

Elke stalen straatlantaarnpaal moet op zijn waarde worden beoordeeld Effectief geprojecteerd gebied (EPA) , waarbij rekening wordt gehouden met zowel de mast als de armatuur die eraan is bevestigd. Een standaardpaal van 10 meter met een enkele LED-cobra-head-armatuur van 150 W in een windzone met een snelheid van 150 km per uur vereist een EPA van ongeveer 1,2 tot 1,8 vierkante meter alleen voor de armatuur, plus de zelf-EPA van de mast. Het overschrijden van de gecombineerde EPA-rating is een schending van de code en een structureel veiligheidsrisico.

Afwerkingen en corrosiebescherming

• Dermisch verzinken: Beste basislijnbescherming, standaard voor de meeste weginfrastructuur
• Poedercoaten over verzinken: Voegt kleur en een extra barrière toe, gebruikelijk bij decoratieve stadspalen
• Weervast staal (COR-TEN): Vormt een stabiele oxidepatina die verdere corrosie voorkomt; gebruikt in naturalistische of industriële esthetische projecten
• Polen van aluminiumlegering: Soms verward met staal; lichter maar niet zo sterk bij gelijkwaardige wanddikte, beter in zoute kustomgevingen

In zonne-energie gewikkelde palen: duurzame energie integreren in de infrastructuur van het straatbeeld

Op zonne-energie gewikkelde palen vertegenwoordigen een van de belangrijkste ontwikkelingen in de buitenverlichtingsinfrastructuur van het afgelopen decennium. In plaats van een plat zonnepaneel op een horizontale arm aan de bovenkant van de paal te monteren, integreert de op zonne-energie omhulde technologie fotovoltaïsche cellen direct rond het cilindrische of taps toelopende oppervlak van de paal zelf, waardoor de hele structuur een energieopwekkende aanwinst wordt.

Hoe zonne-energie gewikkelde palen werken

De fotovoltaïsche cellen in een met zonne-energie omwikkelde paal zijn ingebed in een gelamineerd flexibel substraat dat tijdens de fabricage aan de paal wordt gehecht of eromheen wordt gevormd. Omdat de cellen zich over de volledige omtrek wikkelen, vangen ze de hele dag zonlicht vanuit meerdere hoeken op zonder dat er een volgmechanisme nodig is. Een typische zonne-energie gewikkelde paal met een Diameter van 6 inch en zichtbare hoogte van 6 meter levert ongeveer 80 tot 150 watt piekopwekkingsvermogen , afhankelijk van celefficiëntie en geografische locatie.

De energie die overdag wordt opgewekt, wordt opgeslagen in een lithium-ijzerfosfaat (LiFePO4)-batterijbank, hetzij in de paalbasis, hetzij in een aparte, ondergrondse behuizing. LiFePO4-chemie heeft de voorkeur boven standaard lithium-ion voor infrastructuur buitenshuis, omdat het een groter temperatuurbereik tolereert ( minus 20°C tot 60°C bedrijfsbereik ) en heeft een langere levensduur 2.000 volledige laad-ontlaadcycli , wat zich vertaalt in grofweg 10 tot 15 jaar dagelijks fietsen voordat er sprake is van aanzienlijke achteruitgang van de capaciteit.

Voordelen ten opzichte van conventionele op de bovenkant gemonteerde zonnepanelen

• Vermindering van de windbelasting: Een flatpanelarm voegt 3 tot 8 vierkante meter EPA toe aan de paalstructuur. Op zonne-energie gewikkelde palen elimineren deze toevoeging volledig, waardoor het gebruik van lichtere stokken of grotere paalhoogtes in gebieden met veel wind mogelijk wordt.
• Vandaalbestendigheid: Inbouwcellen zijn veel beter bestand tegen diefstal en vandalisme dan uitstekende paneelconstructies, die vaak een doelwit zijn in de openbare ruimte.
• Esthetische integratie: Het strakke, ononderbroken paalprofiel past bij stedelijke ontwerpplannen waarbij traditionele zonnepanelen er industrieel of misplaatst uitzien.
• Consistente energieopwekking: Omdat cellen meerdere kompasrichtingen hebben, is de energieopbrengst consistenter op verschillende tijdstippen van de dag en daalt deze niet zo scherp als de paneelhoek niet optimaal is ten opzichte van de zon.

Beperkingen en praktische overwegingen

Solar Wrapped Polen zijn niet universeel superieur. Hun energieopbrengst per dollar aan geïnstalleerde kosten is doorgaans 15 tot 25% lager dan een flatpanelsysteem van vergelijkbare grootte op dezelfde locatie, omdat de cellen aan de schaduwzijde van de paal op elk moment weinig tot geen stroom genereren. Ze zijn het meest geschikt voor locaties waar esthetiek, windbelasting of vandalisme zwaarder wegen dan het doel van het maximaliseren van de ruwe energieopbrengst per armatuur.

Flexibele zonnepaneeltechnologie en zijn rol in moderne paalverlichting

Het flexibele zonnepaneel is de kerntechnologie achter zowel Solar Wrapped Poles als een groeiend assortiment draagbare en semi-permanente buitenverlichtingssystemen. Als u de eigenschappen ervan begrijpt, kunt u voor elke toepassing het juiste product specificeren.

Wat maakt een zonnepaneel flexibel?

Conventionele stijve zonnepanelen maken gebruik van kristallijne siliciumcellen die tussen glas en een stijf aluminium frame zijn gemonteerd. Een flexibel zonnepaneel vervangt het stijve substraat door een dunne film van beide monokristallijn silicium, CIGS (koperindiumgalliumselenide) of amorf silicium afgezet op een achterkant van polymeer of metaalfolie. Het resultaat is een paneel dat zich kan aanpassen aan gebogen oppervlakken en een dikte heeft van slechts 2 tot 4 millimeter , vergeleken met 30 tot 40 mm voor standaard stijve panelen.

Prestatievergelijking: flexibele versus stijve panelen

Toepassingen die verder gaan dan het inpakken van stokken

Het flexibele zonnepaneel vindt toepassing veel verder dan op zonne-energie verpakte palen. Veel voorkomende toepassingen bij buitenverlichting zijn integratie in pergola-overkappingen, gebogen tuinmuurkappen, leuningen voor aanlegsteigers en draagbare straatverlichting op grondpalen. Dezelfde technologie ligt ten grondslag aan de opvouwbare panelen die worden gebruikt in tijdelijke verlichtingsinstallaties op afgelegen werkplekken een flexibel paneel van 100 watt met een gewicht van minder dan 4 lbs kan een LED-werklamp van stroom voorzien voor een volledige nachtdienst na één dag opladen via zonne-energie.

Cilinder-zonnepaal: ontwerp, prestaties en installatie

The Cilinder Zonnepaal is een speciaal gebouwde buitenverlichtingsoplossing die de cilindrische stalen paalstructuur combineert met een geïntegreerd zonne-opwekkingssysteem in één enkele, in de fabriek geassembleerde eenheid. In tegenstelling tot retrofit-zonne-opzetstukken of omgebouwde paneelconversies, is een echte cilinder-zonnepaal van de grond af aan ontworpen als een uniform systeem, waarbij de zonnecellen, batterij, laadregelaar en armatuur allemaal zijn gespecificeerd om optimaal samen te werken.

Typische specificaties van een cilinder-zonnepoolsysteem

Een standaard cilinder-zonnepaal van commerciële kwaliteit in de 6 meter-klasse bevat doorgaans de volgende geïntegreerde componenten:

• Paallichaam: Gegalvaniseerde stalen cilinder met een buitendiameter van 4 tot 6 inch, taps of recht, met UV-stabiele poedercoating
• Opwekking van zonne-energie: 80 tot 200 W aan flexibele of semi-stijve fotovoltaïsche cellen geïntegreerd in het pooloppervlak 180 tot 360 graden dekkingshoek
• Batterijopslag: Lithium-ijzerfosfaat-accu van 100 tot 400 Wh, geschikt voor 3 tot 5 dagen autonomie (werking zonder zon) op volle helderheid
• Laadregelaar: MPPT-type (Maximum Power Point Tracking), dat tot 30% meer energie van de panelen in vergelijking met oudere PWM-controllers onder variabele bewolkingsomstandigheden
• Armatuur: LED-module van 30 tot 80 W met instelbare stralingshoek (meestal 60, 90 of 120 graden), kleurtemperatuur selecteerbaar van 3000 K tot 5700 K, CRI groter dan 70
• Slimme bediening: Sensor van schemer tot zonsopgang, bewegingsgeactiveerd dimmen (100% bij beweging, 30 tot 50% in stand-by) en optionele 4G/NB-IoT-bewaking op afstand

Locatieselectie en installatievereisten

Een juiste locatiekeuze is van cruciaal belang voor de prestaties van de cilinder-zonnepaal. De paal zou moeten ontvangen minimaal 4 piekzonuren per dag (PSH) om nachtelijk gebruik te ondersteunen, hoewel 5 tot 6 PSH wordt aanbevolen voor noordelijke breedtegraden boven 45 graden. Obstakels zoals gebouwen, boomkruinen of aangrenzende constructies die meer dan schaduw op de paal werpen 2 uur tijdens het piekopwekkingsvenster (zonnetijd van 10.00 tot 15.00 uur) zal de laadstatus van de batterij aanzienlijk verminderen en kan voortijdige diepe ontlading veroorzaken.

Voor de funderingsvereisten voor een cilinder-zonnepaal van 6 meter is doorgaans een betonnen pier nodig 18 tot 24 inch in diameter en 4 tot 5 voet diep , met vier ankerbouten op een boutcirkel van 8 tot 12 inch. Het draagvermogen van de grond moet vóór installatie worden gecontroleerd, vooral in klei- of opvulgronden waar de opwaartse weerstand mogelijk onvoldoende is.

Kosten- en terugverdienanalyse

Een volledig geïnstalleerde cilinder-zonnepaal in de residentiële of commerciële klasse van 6 meter varieert van $ 2.500 tot $ 6.000 per geïnstalleerde eenheid , vergeleken met $800 tot $2500 voor een conventionele stalen paal en LED-armatuur (exclusief elektrische sleuvengraven en aansluitkosten). Elektrische sleuven graven voor een netgekoppelde installatie voegt hieraan toe $ 10 tot $ 30 per lineaire voet Dit betekent dat elke locatie waar de dichtstbijzijnde netaansluiting zich op meer dan 50 tot 90 meter afstand bevindt, vaak op of vóór de eerste installatie een kostenpariteit bereikt met die van zonne-energie.

De besparingen op de exploitatiekosten zijn ook aanzienlijk: op het elektriciteitsnet aangesloten straatverlichting verbruikt doorgaans elektriciteit 400 tot 1.200 kWh per pool per jaar tegen de huidige energieprijzen, terwijl een cilinder-zonnepaal nul lopende energiekosten en minimaal onderhoud heeft (paneelreiniging één of twee keer per jaar, vervanging van de batterij na 10 tot 15 jaar voor ongeveer $ 300 tot $ 600 per paal).

Zonne-verlichting voor terrasterras: de juiste paalhoogte en -systeem selecteren

Een van de meest toegankelijke toepassingen voor zonnemastverlichting is zonne-verlichting voor terrasterras Installaties vertegenwoordigen een snel groeiend segment, gedreven door de interesse van huiseigenaren om elektrische werkzaamheden te elimineren en toch een goed verlichte leefruimte buiten te realiseren. De selectiecriteria voor residentiële terras- en terrasverlichting verschillen aanzienlijk van gemeentelijke of commerciële toepassingen.

Optimale hoogte voor terras- en terrasverlichtingspalen

Voor een typisch woonterras of terras presteren achteraf gemonteerde lampen op zonne-energie het beste op hoogtes ertussen 6 en 10 voet . Onder 1,80 meter bevindt de lichtbron zich dicht op ooghoogte, waardoor verblinding en schaduwhinder in de zitgedeeltes ontstaat. Boven de 3 meter produceert een enkel zonne-armatuur voor huishoudelijk gebruik zelden voldoende lumen om voldoende voetkaarsniveaus te handhaven op een standaard terras van 20 tot 400 vierkante meter.

De meest effectieve lay-outs voor terrasverlichting op zonne-energie combineren paalhoogtes strategisch:

• 8-voet perimeterpalen: Gemonteerd op de hoeken en middelpunten van de reling van het dek voor algemeen omgevingslicht
• Pad- of trapverlichting van 1,20 tot 1,8 meter: Lage zonne-units in bolderstijl langs looppaden, trappen en plantenbedranden
• Vrijstaande palen van 12 voet: Eén of twee centraal geplaatste zonnepalen met een hoger rendement voor taakverlichting boven eet- of kookruimtes

Waar u op moet letten bij zonne-verlichting voor terrasterrastoepassingen

Niet alle zonne-terrasverlichting is gelijk. De meest voorkomende klacht van huiseigenaren is dat de lichten op kortere winterdagen aanzienlijk dimmen of helemaal uitgaan tegen middernacht. De volgende specificaties duiden op een kwaliteitsproduct dat de hele nacht betrouwbaar kan werken:

• Paneelvermogen van minimaal 5W voor een lichtverbruik van 3 W per uur (biedt een zinvolle marge voor bewolkte dagen)
• Batterijcapaciteit van 2.000 mAh of meer bij 3,7 V voor compacte units, of 10.000 mAh en hoger voor opzetunits die naar verwachting 10 tot 12 uur meegaan
• IP65 of hogere beschermingsgraad tegen binnendringing om regen, vochtigheid en condensatie in buitenterrasomgevingen te weerstaan
• Apart zonnepaneel en lampkop op een korte kabel: maakt het mogelijk het paneel naar het zuiden te richten terwijl het licht naar beneden wijst, waardoor de winterprestaties in noordelijke klimaten dramatisch worden verbeterd
• Lumenopbrengst van 300 tot 800 lumen voor paalgemonteerde terrasunits; onder de 200 lumen is alleen decoratief en onvoldoende voor veilige beweging rond het dek

Installatietips voor maximale zonne-energieprestaties op dekken

Veel huiseigenaren installeren onbewust zonne-dekverlichting op locaties die ondermaatse prestaties garanderen. Het zonnepaneel op een terraspaal moet licht ontvangen direct, onbeschaduwd zonlicht gedurende minimaal 6 uur per dag om de batterij volledig op te laden tijdens een typische zomerdag. Dekoverhangen, pergoladaken, boomtakken en nabijgelegen constructies zijn de meest voorkomende obstakels. Zelfs gedeeltelijke schaduw, waarbij een schaduw slechts 20% van het paneeloppervlak bedekt, kan de output met verminderen 40 tot 60% vanwege de serieschakelingsarchitectuur van de meeste kleine zonnepanelen.

Als er geen volle zon beschikbaar is op de paallocatie, overweeg dan een ontwerp met een gesplitst paneel: monteer het zonnepaneel op een muur of schuttingpaal op het zuiden waar de zon wel aanwezig is, en leid de laagspannings-DC-kabel naar de lampkop op de dekpaal. Kabellengtes tot 4,5 meter bij 3,7 V tot 6 V met de juiste draaddikte (22 tot 20 AWG) introduceren een verwaarloosbare spanningsval en bieden volledige vrijheid bij het lokaliseren van het licht, onafhankelijk van het paneel.

Lichtmasttypes vergelijken: een praktische beslissingsgids

Omdat er zoveel masttypes, montagehoogtes en energiesystemen beschikbaar zijn, vereist het kiezen van de juiste oplossing het afstemmen van de productcategorie op de toepassingsvereisten. Het volgende vergelijkingskader behandelt de meest voorkomende beslissingspunten.

Codes, normen en vergunningen voor lichtmastinstallaties

Elke permanente lichtmastinstallatie is onderworpen aan lokale bouwvoorschriften, elektrische normen en mogelijk bestemmingsplannen. In de Verenigde Staten wordt het meest verwezen naar de volgende normen en deze vertegenwoordigen een basislijn die door de meeste rechtsgebieden wordt overgenomen of waarnaar wordt verwezen:

Belangrijke normen om te kennen

• AASHTO LTS-6: Standaardspecificaties voor structurele steunen voor snelwegborden, armaturen en verkeerslichten. Dit regelt het ontwerp van de windbelasting voor stalen straatlantaarnpalen op het gebied van openbare doorgang.
• ANSI/NEMA SL-1 en SL-2: Regelt de montagehoogten van armaturen en armconfiguraties voor straatverlichting.
• IESRP-8: De Roadway Lighting-norm van de Illuminating Engineering Society, die aanbevelingen voor de montagehoogte en -afstanden geeft voor elke wegclassificatie.
• NEC-artikel 410: Vereisten van de National Electrical Code voor armatuurinstallatie, aarding en bedradingsmethoden die relevant zijn voor op het elektriciteitsnet aangesloten masten.
• Verordeningen voor donkere lucht: Meer dan 200 Amerikaanse steden en provincies hebben verlichtingsverordeningen van de International Dark Sky Association (IDA) aangenomen die de montagehoogte beperken, volledig afgesneden armaturen vereisen en de opwaartse lichtemissie beperken. Controleer de lokale vereisten voordat u een paal hierboven specificeert 25 voet in residential zones .

Wanneer een vergunning vereist is

Normaal gesproken is een bouwvergunning vereist voor elke paal met een fundering (directe ingraving of ankerbasis) die een permanente constructie zal zijn. De drempel verschilt per rechtsgebied, maar een algemene regel is: voor elke constructie groter dan 1,80 meter die aan de grond is bevestigd, is een vergunning vereist . Voor terrasverlichting op zonne-energie op verwijderbare palen of paalkappen is over het algemeen geen vergunning vereist. Cilinder-zonnepalen, op zonne-energie verpakte palen en stalen straatlantaarnpalen op een permanente fundering doen dit bijna altijd.

Veelgestelde vragen

1. Wat is de standaardhoogte voor een woonstraatlantaarn?

De lantaarnpaal met standaardhoogte voor woonstraten is typisch 20 tot 25 voet (6 tot 7,6 meter) . Dit bereik biedt voldoende verlichting voor een woonweg met twee rijstroken en een acceptabele verblindingsbeperking voor aangrenzende woningen. Sommige oudere wijken hebben palen zo kort als 4,5 meter, terwijl nieuwere voorstedelijke ontwikkelingen gewoonlijk 6 meter hoge stalen palen gebruiken met LED-cobra-head- of schoenendoosarmaturen.

2. Hoe hoog is een lichtmast op een parkeerplaats?

Lichtmasten op parkeerterreinen worden het meest gebruikt 20 tot 30 voet lang , waarbij 25 voet de meest gespecificeerde hoogte is voor standaard oppervlaktekavels. Hogere palen van 9 tot 35 voet worden gebruikt in grote percelen waar het minimaliseren van het totale aantal palen een prioriteit is, omdat elk armatuur een groter gebied bestrijkt. Kortere palen van 15 tot 6 meter worden soms gebruikt in kleine percelen of overdekte constructies waar de bovenruimte de hoogte beperkt.

3. Wat is het verschil tussen een zonne-energie gewikkelde paal en een cilinder-zonnepaal?

Een Solar Wrapped Pole is een conventionele stalen straatlantaarnpaal waarop flexibele fotovoltaïsche cellen zijn gelamineerd of rond het buitenoppervlak gewikkeld. Een Cilinder Solar Pole is een speciaal ontworpen systeem waarbij de cilindrische vorm, zonnecellen, batterij, laadregelaar en LED-armatuur als één product zijn ontworpen en in de fabriek worden geassembleerd. Cilinder-zonnepalen hebben doorgaans betere systeemoptimalisatie en garanties, terwijl op zonne-energie verpakte palen meer flexibiliteit bieden bij het aanpassen van de bestaande paalvoorraad aan de opwekking van zonne-energie.

4. Waarin verschilt een flexibel zonnepaneel van een stijf paneel op het gebied van buitenverlichting?

Een flexibel zonnepaneel maakt gebruik van dunne-film of ingekapselde monokristallijne cellen op een polymeerrug, waardoor het zich kan aanpassen aan gebogen oppervlakken zoals poolcilinders. Stijve panelen maken gebruik van met glas ingekapselde cellen in een aluminium frame en moeten vlak worden gemonteerd. Flexibele panelen zijn dat wel 60 tot 80% lichter en voegen minimale windbelasting toe, waardoor ze essentieel zijn voor paalgeïntegreerde zonne-energietoepassingen. Meestal hebben ze echter een 5 tot 10 jaar kortere levensduur dan stijve, met glas beklede panelen en kosten meer per watt capaciteit.

5. Op welke hoogte moeten zonne-verlichting voor terrasterras worden gemonteerd?

Zonnelampen voor terrasterrastoepassingen presteren het beste wanneer ze achteraf worden gemonteerd 7 tot 9 voet voor algemene sfeerverlichting. Op deze hoogte heldert de lichtbron de typische ooghoogte van volwassenen (waardoor verblinding wordt vermeden), terwijl hij laag genoeg blijft voor een compacte residentiële zonne-armatuur om bruikbare voetkaarsniveaus over het dekoppervlak te handhaven. Trap- en pad-bolderlichten zijn doorgaans 18 tot 36 inch lang en dienen een aparte taak voor het markeren van niveauveranderingen en randen in plaats van het bieden van gebiedsverlichting.

6. Hoe diep moet een stalen straatlantaarnpaal ingegraven worden?

De standaarddiepte voor directe ingraving van stalen straatlantaarnpalen volgt de formule: 10% van de totale stoklengte plus 2 voet . Voor een paal van 9 meter betekent dit een ingraafdiepte van 1,5 meter. Voor ankerbasisinstallaties wordt de diepte van de betonnen fundering doorgaans gespecificeerd door een constructeur op basis van de bodemgesteldheid en windbelastingsvereisten, maar varieert doorgaans van 3,5 tot 5 meter diep voor palen tot 35 voet.

7. Kan een cilinder-zonnepaal in bewolkte klimaten werken?

Ja, maar batterijautonomie is de belangrijkste ontwerpvariabele. Een goed gespecificeerde cilinder-zonnepool in een klimaat met gemiddeld 3 maximale zonuren per dag (typisch voor Noord-Europa of de Amerikaanse Pacific Northwest in de winter) kan nog steeds betrouwbaar werken als het batterijpakket voldoende energie levert. 3 tot 5 dagen autonomie bij volledige helderheid . Systemen met slim dimmen verminderen het energieverbruik met 50 tot 70% tijdens perioden met weinig verkeer, waardoor de looptijd aanzienlijk wordt verlengd. Installateurs in bewolkte gebieden moeten grotere accubanken specificeren en kantelbare paneelsecties overwegen om de maximale winterzonhoek te benutten.

8. Wat is de lichtmasthoogte voor toepassingen op snelwegen of hoge masten?

Lichtmasten op snelwegen en hoge masten variëren van 40 tot 100 voet of meer in hoogte. Standaard hoge mastmasten op snelwegknooppunten zijn typisch 60 tot 80 voet lang en draag meerdere armatuurkoppen (4 tot 12 armaturen) op een ring die met een lier wordt neergelaten voor onderhoud. Deze aanpak vermindert dramatisch het aantal masten dat nodig is om een ​​groot knooppunt te verlichten in vergelijking met standaard rijwegmasten, waardoor zowel de infrastructuurkosten als de onderhoudstoegangsvereisten worden verlaagd.

9. Hebben op zonne-energie omwikkelde palen een elektrische aansluiting op het elektriciteitsnet nodig?

Nee. Solar Wrapped Poles zijn ontworpen als volledig off-grid systemen. Ze genereren, slaan op en verbruiken elektriciteit volledig binnen de mastconstructie, waardoor er geen aansluiting op het elektriciteitsnet nodig is. Dit is een van hun belangrijkste voordelen bij nieuwbouw, landelijke en afgelegen toepassingen waar de kosten voor netwerkuitbreiding hoog zijn. Sommige installaties bevatten een kleine bekabelde back-upverbinding als redundantiemaatregel, maar dit is eerder een optie dan een vereiste en is bij de meeste implementaties niet nodig.

10. Hoe kies ik tussen een stalen straatlantaarnpaal van 6 en 9 meter voor een parkeerplaats?

De belangrijkste beslissingsfactor is het aantal palen dat u in de kavel wilt hebben. Een mast van 10 meter met een LED-armatuur van 150 W verlicht doorgaans een dekkingsgebied van Diameter van 90 tot 120 voet , terwijl een paal van 20 voet ongeveer bedekt 50 tot 70 voet onder gelijkwaardige armatuuromstandigheden. Minder, hogere palen verminderen de kosten van de fundering en het elektrische circuit, maar vereisen armaturen met een hoger rendement om voetkaarsdoelen te behouden. Als het perceel bomen of obstakels heeft die hogere palen blokkeren, of als de lokale regelgeving een hoogte van 7,5 meter voorschrijft, worden palen van 6 meter de praktische keuze, ondanks dat er meer eenheden nodig zijn.

Hoogten van lichtmasten, typen lantaarnpalen en oriëntatie van zonnepanelen in één oogopslag

Lichtmasten variëren van 3 meter (10 voet) voor residentiële tuin- en padtoepassingen tot 40 meter (130 voet) of meer voor hoge maststadion- en snelwegknooppuntinstallaties. Standaard straatlantaarnpalen zijn doorgaans 8 tot 12 meter (26 tot 40 voet) voor woon- en uitvalswegen, terwijl parkeerpalen 6 tot 10 meter (20 tot 33 voet) lang zijn. Het is van essentieel belang dat u vóór de aanschaf de juiste hoogte voor elke toepassing begrijpt, omdat de paalhoogte direct het verlichtingsniveau op de grond bepaalt, het aantal benodigde palen en de funderingsspecificatie die nodig is om windbelasting op de gegeven hoogte te weerstaan.

Voor zonnepalen waarop een Zonnepaneel naast of bovenop een verlichtingsarmatuur, de optimale hoek voor zonnepanelen in de continentale Verenigde Staten varieert van ongeveer 25 graden in Florida (25 tot 30 graden noorderbreedte) tot 47 graden in Montana en North Dakota (45 tot 49 graden noorderbreedte). De richting is waar zuid op het noordelijk halfrond voor installaties met vaste kanteling. Voor elke specifieke postcode in de Verenigde Staten biedt de PVWatts-calculator van het National Renewable Energy Laboratory (NREL) de exacte zonnebron en de optimale kantelhoek voor die locatie, waardoor giswerk op basis van de specificaties van zonnepanelen op zonnepalen wordt geëlimineerd.

Deze gids behandelt al deze onderwerpen praktisch tot in detail: standaard lichtmasthoogtes per toepassing, de belangrijkste soorten lantaarnpalen en hun technische verschillen, hoe Zonnepolen werken als geïntegreerd systeem, hoe je de juiste richting van de zonnepanelen bepaalt aan de hand van postcode en hoe je de optimale hoek voor zonnepanelen berekent voor een maximale jaarlijkse energieopbrengst.

Hoe lang zijn lichtmasten: standaardhoogten per toepassing

De vraag hoe hoog lichtmasten zijn, kan niet met één getal worden beantwoord, omdat de juiste montagehoogte afhangt van de toepassing: het beoogde verlichtingsniveau op de grond, de afstand tussen de masten, de breedte van het verlichte gebied en de fotometrische verdeling van het armatuur dat wordt gemonteerd. Elke combinatie van deze variabelen produceert een unieke optimale masthoogte die dekking, uniformiteit en verblindingsbeheersing in evenwicht houdt.

Woonstraat- en padverlichting

Straatverlichting in woonwijken maakt gebruik van de kortste masthoogten van alle toepassingen op de openbare weg. Standaard straatlantaarnpalen voor woningen in de Verenigde Staten en Europa zijn dat doorgaans 5 tot 8 meter (16 tot 26 voet) hoog, waarbij 6 meter de meest gespecificeerde hoogte is voor standaard woonstraten met een rijbaanbreedte van 6 tot 8 meter. Op deze hoogte zorgt een standaard LED-wegarmatuur met een fotometrische lichtverdeling type II of type III voor voldoende verlichtingssterkte op de rijbaan en het aangrenzende voetpad met mastafstanden van 25 tot 35 meter.

Bij pad- en voetgangersverlichting worden doorgaans nog kortere palen gebruikt 3 tot 5 meter (10 tot 16 voet) , omdat de doelverlichtingssterkte voor voetgangersgebieden lager is dan voor rijbanen en omdat lagere montagehoogten een meer menselijke, intieme visuele omgeving bieden die geschikt is voor parken, pleinen en woontuinen. Paalarmaturen in bolderstijl met een hoogtebereik van 0,6 tot 1,2 meter definiëren het laagste segment van de padverlichtingscategorie en worden voornamelijk gebruikt voor randafbakening in plaats van algemene verlichting.

Commerciële en verkeersaderverlichting

Winkelstraten, verkeersaders en stedelijke verzamelstraten vereisen hogere montagehoogten dan woonstraten om voldoende verlichtingssterkte over bredere rijbanen te bieden en om aanvaardbare uniformiteitsverhoudingen over meerdere rijbanen te behouden. Standaard montagehoogtes voor verlichting van bedrijfsstraten en uitvalswegen zijn: 8 tot 12 meter (26 tot 40 voet) , waarbij 10 meter de meest gespecificeerde hoogte is voor tweebaansverkeerswegen met een rijbaanbreedte van 10 tot 14 meter.

Voor snelwegen met vierbaanswegen en vierbaanswegen waarbij palen in de middenberm worden geplaatst en het verkeer in beide richtingen vanaf één paal moeten verlichten, wordt de standaard montagehoogte verhoogd tot 12 tot 14 meter (40 tot 46 voet) met beugelconfiguraties met dubbele armen die de armaturen over elke rijbaan uitstrekken. Deze configuratie vermindert het totale aantal polen voor verdeelde wegvakken met ongeveer 40% vergeleken met eenarmige montage langs de weg, waardoor de installatiekosten aanzienlijk worden verlaagd.

Parkeerplaats en gebiedsverlichting

Lichtmasten op parkeerterreinen zijn typisch 6 tot 10 meter (20 tot 33 voet) hoog, waarbij de specifieke hoogte wordt geselecteerd op basis van de indeling van de parkeerplaats, het vereiste verlichtingsniveau (doorgaans 10 tot 50 voetkaarsen op niveau, afhankelijk van de beveiligingsvereisten) en de fotometrische distributie van de armatuur. Lagere montagehoogtes (6 tot 7 meter) zijn gebruikelijk in parkeergarages waar het minimaliseren van de lichtoverstraling naar aangrenzende panden een ontwerpprioriteit is. Hogere montagehoogtes (8 tot 10 meter) worden gebruikt in commerciële en winkelparkeerplaatsen waar een grotere afstand tussen de palen wenselijk is om het aantal palen en funderingen op een groot perceel te verminderen.

Sport- en hogemastverlichting

Sportveldverlichtingsmasten voor gemeenschapsrecreatie en schoolfaciliteiten variëren van 12 tot 20 meter (40 tot 65 voet) om de montagehoogten te bereiken die nodig zijn voor professionele verlichtingsniveaus op speelvelden zonder overmatige verblinding voor spelers die naar boven in de richting van de armaturen kijken. Professionele sportfaciliteiten en sportfaciliteiten op stadionniveau maken gebruik van gespecialiseerde torenconstructies 20 tot 45 meter (65 tot 150 voet) afhankelijk van de sport en het vereiste verlichtingsniveau (tot 2.000 lux voor televisieverslaggeving van grote evenementen in uitzendkwaliteit).

Hoge mastverlichtingsmasten voor snelwegknooppunten, havenfaciliteiten, luchthavenplatforms en grote industriële terreinen variëren van 20 tot 40 meter (65 tot 130 voet) in de hoogte, met armatuurringsamenstellen van 6 tot 20 armaturen per mast die samen ruimtes tot 30.000 vierkante meter verlichten vanuit één mastlocatie.

Lichtmasthoogte Snelle referentie

Soorten lantaarnpalen: een praktische classificatie

De soorten lantaarnpalen die tegenwoordig worden gebruikt, variëren van traditionele decoratieve gietijzeren ontwerpen tot moderne stalen en aluminium constructies, elk geschikt voor verschillende esthetische, structurele en functionele vereisten. Door de belangrijkste soorten lantaarnpalen te begrijpen, kunnen bestekschrijvers, gemeenten en vastgoedeigenaren het masttype afstemmen op de toepassingsvereisten in plaats van standaard de meest bekende of goedkoopste optie te kiezen.

Rechte stalen of aluminium taps toelopende palen

De standaard lantaarnpaal voor de meeste moderne weg- en parkeerverlichtingstoepassingen is de rechte, taps toelopende stalen of aluminium paal. Deze palen worden vervaardigd door het walsen en lassen van stalen platen (voor modellen van gegalvaniseerd staal) of het extruderen van aluminium knuppels (voor aluminium modellen) tot een conische tapsheid die verkleint van een grotere basisdiameter naar een kleinere puntdiameter. De tapsheid verbetert de structurele efficiëntie door materiaal te concentreren waar de buigspanning het hoogst is (aan de basis) en materiaal te verminderen waar de spanning het laagst is (aan de punt).

Gegalvaniseerde stalen taps toelopende palen zijn wereldwijd het meest gebruikte lantaarnpaaltype omdat ze uitstekende structurele prestaties leveren tegen de laagste materiaalkosten per meter hoogte. Thermisch verzinken volgens ASTM A123 levert een zinklaag van 85 tot 140 micron op die het onderliggende staal 20 tot 30 jaar beschermt in de meeste atmosferische omstandigheden voordat opnieuw coaten noodzakelijk wordt. Taps toelopende aluminium palen kosten ongeveer 30% tot 50% meer dan gelijkwaardige stalen palen, maar vereisen geen oppervlaktebehandeling en zijn voor onbepaalde tijd bestand tegen corrosie in alle, behalve de meest agressieve industriële en maritieme omgevingen, waardoor ze de voorkeur genieten voor kustinstallaties.

Decoratieve en erfgoedlantaarnpalen

Decoratieve lantaarnpalen worden gebruikt in historische wijken, stadscentra, winkelstraten, pleinen, parken en elke installatie waarbij de lantaarnpaal zelf moet bijdragen aan het esthetische karakter van de omgeving in plaats van een puur utilitaire structuur te zijn. De belangrijkste materialen die worden gebruikt in decoratieve en historische lantaarnpalen zijn:

• Gietijzer: Het traditionele lantaarnpaalmateriaal dat wordt gebruikt in straatverlichting uit het Victoriaanse en Edwardiaanse tijdperk en dat nog steeds wordt gereproduceerd voor projecten voor erfgoedbehoud en nieuwe installaties die een authentiek, historisch uiterlijk vereisen. Gietijzeren lantaarnpalen zijn extreem zwaar (doorgaans 200 tot 600 kg voor een standaard paal van 4 meter) en vereisen regelmatig verfonderhoud om roest te voorkomen, maar bieden een visueel karakter dat moderne materialen niet kunnen reproduceren. Ze zijn bestand tegen impactschade die deuken in stalen of aluminium palen zou veroorzaken.
• Gegoten aluminium: Moderne decoratieve lantaarnpalen repliceren de visuele profielen van traditionele gietijzeren ontwerpen in gegoten aluminium, dat aanzienlijk lichter is (ongeveer een derde van het gewicht van gietijzer), bestand tegen corrosie zonder te schilderen, en verkrijgbaar in elke poedercoatkleur voor ontwerpflexibiliteit. Decoratieve lantaarnpalen van gegoten aluminium zijn de dominante keuze voor nieuwe decoratieve straatverlichtingsinstallaties, omdat ze historische esthetiek combineren met moderne materiaaleigenschappen.
• Glasvezelversterkt polymeer (FRP): Decoratieve FRP-lantaarnpalen worden gebruikt in kustgebieden, chemische fabrieken en andere corrosieve omgevingen waar zelfs aluminium onaanvaardbaar onderhoud zou vergen, en in toepassingen waar geen metalen componenten kunnen worden getolereerd. FRP-palen kunnen in elke kleur en oppervlaktetextuur worden vervaardigd en hebben geen risico op corrosie in elke atmosferische omgeving.

Gesponnen betonnen palen

Gesponnen betonnen palen vormen een belangrijke categorie soorten lantaarnpalen die worden gebruikt in ontwikkelingsmarkten en in sommige snelwegtoepassingen met veel verkeer in ontwikkelde markten, waar hun zeer lage kosten en nulonderhoudsvereisten opwegen tegen de nadelen van zwaar gewicht en beperkte esthetische flexibiliteit. Voorgespannen betonpalen worden vervaardigd door beton in een draaiende cilindrische mal te gieten die centrifugaalkracht gebruikt om het mengsel rond een voorgespannen staaldraadkern te consolideren. De resulterende paal is sterk, duurzaam en vereist geen onderhoud aan het oppervlak, maar is erg zwaar, moeilijk te transporteren naar afgelegen locaties en kan na productie niet worden gepoedercoat of gemakkelijk worden aangepast.

Achthoekige en ronde stalen palen voor commerciële toepassingen

Voor parkeerterreinen, commerciële eigendommen en lichte industriële faciliteiten waar gematigde structurele prestaties en concurrerende kosten beide belangrijk zijn, worden achthoekige rechte stalen palen op grote schaal gespecificeerd. De achtzijdige dwarsdoorsnede biedt een betere weerstand tegen door de wind veroorzaakte trillingen dan cirkelvormige dwarsdoorsneden met een gelijkwaardige wanddikte, omdat de achthoekige geometrie de vortex-uitscheiding verbreekt die ervoor zorgt dat ronde polen bij bepaalde windsnelheden oscilleren (een fenomeen dat Karman-vortexresonantie wordt genoemd en dat vermoeiingsfouten heeft veroorzaakt bij installaties met ronde palen in gebieden met veel wind).

Soorten lantaarnpalen: vergelijkingstabel

Zonnepalen: hoe geïntegreerde zonneverlichting werkt

Solar Poles combineren de structurele functie van een conventionele lichtmast met een geïntegreerd zonnepaneel dat de elektrische energie opwekt om de armatuur van stroom te voorzien, een batterijsysteem dat de tijdens daglicht verzamelde energie opslaat voor gebruik 's nachts, en een intelligente controller die de energiestroom tussen het zonnepaneel, de batterij en de armatuur beheert om betrouwbare verlichtingsuren te maximaliseren, ongeacht de dagelijkse variatie in zonnestraling.

Kerncomponenten van een zonnepoolsysteem

Elk Solar Pole-systeem integreert de volgende componenten, en de specificatie van elk onderdeel bepaalt de betrouwbaarheid, de autonomie van het systeem (hoeveel opeenvolgende bewolkte dagen het kan werken zonder op te laden) en de totale kosten:

• Zonnepaneel: De fotovoltaïsche module die zonlicht omzet in elektrische gelijkstroomenergie. Monokristallijne siliciumpanelen met een rendement van 20% tot 23% zijn de standaardspecificatie voor toepassingen met zonnepalen, omdat hun hogere efficiëntie per oppervlakte-eenheid kleinere paneelafmetingen mogelijk maakt voor een gegeven vermogen, waardoor de windbelasting op de paal wordt verminderd en de visuele verhouding van het zonnepaneel ten opzichte van de paalhoogte wordt verbeterd. Het vermogen van panelen voor zonnemasten varieert van 30 watt voor kleine padverlichtingspalen tot 400 watt of meer voor krachtige zonnemasten voor straatverlichting.
• Batterijopslagsysteem: Slaat de elektrische energie op die door het zonnepaneel wordt gegenereerd voor gebruik tijdens nachtelijke en bewolkte perioden. Lithium-ijzerfosfaat (LiFePO4)-batterijen zijn de huidige standaard voor zonnepooltoepassingen vanwege hun lange levensduur (2.000 tot 4.000 volledige laad-ontlaadcycli, wat neerkomt op 5 tot 11 jaar dagelijks fietsen), thermische stabiliteit en hoge energiedichtheid. Loodzuurbatterijen worden nog steeds gebruikt in kostengevoelige toepassingen, maar moeten vaker worden vervangen (meestal elke 2 tot 4 jaar) en hebben een aanzienlijk kortere levensduur.
• LED-armatuur: Het lichtuitvoerapparaat, bijna universeel LED in nieuwe Solar Pole-installaties, omdat de hoge lichtopbrengst van LED (doorgaans 130 tot 180 lumen per watt voor weg- en terreinverlichting) de benodigde afmetingen van het zonnepaneel en de batterij voor een bepaald verlichtingsniveau minimaliseert, waardoor de kapitaalkosten van het complete Solar Pole-systeem direct worden verlaagd.
• Laadregelaar: Het elektronische apparaat dat het opladen van de batterij vanuit het zonnepaneel regelt, voorkomt overladen en ontladen, en regelt in moderne systemen het adaptieve dimmen van de LED-armatuur op basis van de resterende batterijlading, het tijdstip van de nacht en bewegingsdetectie-inputs om de autonomie van het systeem te maximaliseren tijdens periodes van verminderde zonne-input.

Voordelen van zonnepalen ten opzichte van op het elektriciteitsnet aangesloten verlichting

• Geen netaansluiting nodig: Zonnepalen elimineren de civiele kosten van het graven van ondergrondse elektriciteitskabels, die doorgaans 40% tot 60% vertegenwoordigen van de totale geïnstalleerde kosten van een conventioneel op het elektriciteitsnet aangesloten verlichtingssysteem. Voor installaties op afgelegen locaties, langs nieuwe wegen waar geen elektrische infrastructuur bestaat, of op locaties waar de kosten voor netaansluiting bijzonder hoog zijn, maakt de eliminatie van deze civiele kosten de zonnepalen economisch concurrerend of superieur aan netgekoppelde alternatieven.
• Nul lopende elektriciteitskosten: Na de herstelperiode van de kapitaalkosten werken Solar Poles zonder elektrische energiekosten, omdat het zonnepaneel alle benodigde elektrische energie opwekt uit vrije zonnestraling. Voor gemeenten in markten met hoge elektriciteitstarieven vertegenwoordigt deze aanhoudende kostenbesparing een aanzienlijk financieel voordeel gedurende de levensduur van 15 tot 25 jaar van de Solar Pole-installatie.
• Snelle implementatie: Installaties van zonnepalen kunnen aanzienlijk sneller worden voltooid dan op het elektriciteitsnet aangesloten equivalenten, omdat er geen afhankelijkheid is van de beschikbaarheid van het elektriciteitsbedrijf om voor een netaansluiting te zorgen. Dit voordeel is vooral belangrijk voor de inzet van noodverlichting, tijdelijke evenementenverlichting en nieuwe ontwikkelingsinfrastructuur die operationeel moet zijn voordat de permanente elektriciteitsnetinfrastructuur aanwezig is.

Beperkingen en ontwerpbeperkingen van zonnepalen

• Locatieafhankelijke zonnebron: Zonnepalen leveren betrouwbare prestaties op locaties met voldoende zonnestraling (jaarlijkse piekzonuren van meer dan 4 uur per dag), maar hun betrouwbaarheid wordt problematisch op noordelijke breedtegraden (boven 55 graden noorderbreedte) tijdens de wintermaanden, wanneer de piekzonuren gedurende langere perioden onder de 1 tot 2 uur per dag kunnen vallen. Op deze locaties zijn zeer grote zonnepaneel- en batterijsystemen nodig voor een betrouwbare werking in de winter, wat de kapitaalkosten aanzienlijk verhoogt en mogelijk netgekoppelde alternatieven zuiniger maakt.
• Schaduwgevoeligheid: Een zonnepaneel op een zonnepaal wordt op een vaste hoogte en in een vaste richting gemonteerd en kan niet worden verplaatst als de locatie na installatie in de schaduw komt te staan van bomen, nieuwe gebouwen of andere constructies. Zelfs gedeeltelijke beschaduwing van een zonnepaneel kan de energie-opbrengst dramatisch verminderen, omdat de meeste standaard zonnepaneelconfiguraties bypass-diodes gebruiken die ervoor zorgen dat beschaduwde cellen effectief worden losgekoppeld, waardoor de opbrengst van het paneel met meer wordt verminderd dan alleen het aandeel van het beschaduwde gebied zou doen vermoeden.
• Kosten voor vervanging van de batterij: In tegenstelling tot op het elektriciteitsnet aangesloten armaturen die alleen lamp- en driveronderhoud vereisen, moeten Solar Pole-systemen elke 5 tot 10 jaar de batterij vervangen, afhankelijk van de batterijchemie en de ontladingsdiepte. Deze kosten voor batterijvervanging moeten worden meegenomen in de vergelijking van de totale levenscycluskosten tussen zonnepalen en op het elektriciteitsnet aangesloten alternatieven.

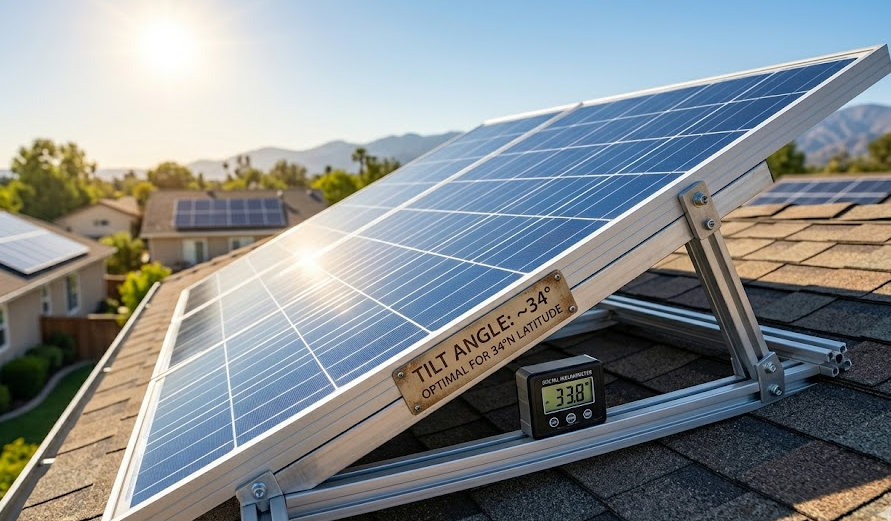

Optimale hoek voor zonnepanelen: de natuurkunde en de praktische regels

De optimale hoek voor zonnepanelen is de kantelhoek (gemeten vanaf horizontaal) waarbij een zonnepaneel met vaste kanteling de maximale totale zonnestraling over het hele jaar opvangt voor een bepaalde geografische locatie. Deze hoek wordt bepaald door de breedtegraad van de installatie en de variatie in de declinatie van de zon gedurende het jaar.

Waarom Latitude de optimale hoek voor zonnepanelen bepaalt

De hoogte van de zon aan de hemel op zonnemiddag (wanneer deze het hoogst aan de hemel staat en precies zuidelijk op het noordelijk halfrond) varieert afhankelijk van de breedtegraad van de waarnemer en met het seizoen. Op de evenaar (breedtegraad 0 graden) passeert de zon tijdens de equinoxen op zonnemiddag recht boven ons hoofd. Op 45 graden noorderbreedte (bij benadering de breedtegraad van Minneapolis, Minnesota of Milaan, Italië) staat de zon tijdens de equinoxen op zonnemiddag 45 graden boven de horizon, en lager in de winter, hoger in de zomer.

Een vast kantelbaar zonnepaneel vangt de maximale zonnestraling op wanneer het loodrecht op de zonnestralen is gericht. Omdat de gemiddelde elevatiehoek van de zon over het jaar gelijk is aan het complement van de breedtegraad (90 graden minus de breedtegraad), is de optimale hoek voor zonnepanelen op een bepaalde locatie ongeveer gelijk aan de lokale breedtegraadhoek. Op 35 graden noorderbreedte (ongeveer de breedtegraad van Los Angeles, Californië of Tokio, Japan) is de optimale jaarlijkse kantelhoek ongeveer 33 tot 37 graden. Op 51 graden noorderbreedte (ongeveer de breedtegraad van Londen, Engeland of Calgary, Canada) is de optimale jaarlijkse kantelhoek ongeveer 49 tot 53 graden.

Nauwkeurige berekening van de optimale hoek voor maximale jaarlijkse opbrengst

Onderzoeks- en simulatiegegevens van NREL en van de PVWatts-tool bevestigen dat de empirische relatie tussen de breedtegraad en de optimale kantelhoek voor jaarlijkse opbrengstmaximalisatie op de meeste locaties het patroon volgt:

• Voor breedtegraden tussen 0 en 25 graden: De optimale kantelhoek is gelijk aan ongeveer 0,87 maal de breedtegraad plus 3,1 graden. Op 20 graden breedtegraad geeft dit een optimale kanteling van ongeveer 20,5 graden.
• Voor breedtegraden tussen 25 en 50 graden: De optimale kantelhoek is ongeveer gelijk aan de breedtegraad plus 2 tot 5 graden. Op 40 graden breedtegraad is de optimale kanteling ongeveer 42 tot 45 graden.
• Voor breedtegraden boven 50 graden: De optimale jaarlijkse kantelhoek is doorgaans 50 tot 55 graden, hoewel seizoensgebonden optimalisatiestrategieën die de kantelhoek in de winter vergroten en in de zomer afnemen, de jaarlijkse opbrengst kunnen verbeteren ten opzichte van het optimale hoekpunt op deze locaties op hoge breedtegraden.

De opbrengststraf voor het afwijken van de optimale hoek met plus of min 5 graden bedraagt doorgaans slechts 1% tot 3% van de jaarlijkse opbrengst , wat betekent dat aan praktische beperkingen zoals structureel gemak, esthetiek of de behoefte aan een vaste hoekbeugel op een zonnemast kan worden voldaan zonder aanzienlijke opofferingen aan de energieproductie. De opbrengststraf wordt groter bij afwijkingen groter dan 10 tot 15 graden van het optimale, vooral voor op het zuiden gerichte panelen op het noordelijk halfrond, waar een afwijking van 20 graden van de optimale kanteling de jaarlijkse opbrengst met 5% tot 10% vermindert.

Optimale jaarlijkse kantelhoeken per Amerikaanse regio

Zonnepaneel Direction by Zip Code: How to Find Your Site-Specific Optimal Orientation

Om de precieze richting van het zonnepaneel per postcode voor elke locatie in de Verenigde Staten te vinden, is het gebruik van een van de openbaar beschikbare analysetools voor zonne-energie nodig die de optimale oriëntatie en geschatte jaarlijkse energieopbrengst voor een zonnepaneel op specifieke geografische coördinaten berekenen. Het meest gezaghebbende en meest gebruikte instrument is de PVWatts Calculator van NREL, die gratis online beschikbaar is en de verwachte jaarlijkse AC-energieopbrengst en capaciteitsfactor berekent voor een zonnepaneelsysteem op elke locatie in de VS.

Hoe NREL PVWatts te gebruiken voor de richting van zonnepanelen op postcode

1. Navigeer naar de PVWatts-calculator op pvwatts.nrel.gov en voer uw postcode of adres in het locatiezoekveld in. De tool identificeert het dichtstbijzijnde datastation voor zonnebronnen en laadt de gegevens over de zonnestraling voor uw locatie.
2. Voer de systeemcapaciteit in van het zonnepaneel dat u evalueert (het DC-wattpiekvermogen van het paneel of de array). Voor een enkel Solar Pole-systeem kan dit 100 tot 200 watt zijn; voor een groot dak of op de grond gemonteerde array kan dit kilowatt of megawatt zijn.
3. Stel de kantelhoek in naar de waarde die gelijk is aan uw breedtegraad (een goede startbenadering) en stel de azimut in op 180 graden (het ware zuiden op het noordelijk halfrond). Let op de weergegeven geschatte jaarlijkse energieopbrengst.
4. Varieer de kantelhoek in stappen van 5 graden boven en onder uw breedtegraad en observeer de verandering in de jaarlijkse energieproductie. De kantelhoek die de maximale jaarlijkse energieopbrengst oplevert, is uw locatiespecifieke optimale hoek voor zonnepanelen.
5. Controleer of de richting echt zuid is (azimut 180 graden in PVWatts-conventie), niet magnetisch zuiden. Het verschil tussen het ware zuiden en het magnetische zuiden (magnetische declinatie) verschilt per locatie: in het oosten van de Verenigde Staten ligt het magnetische noorden ongeveer 10 tot 15 graden ten westen van het ware noorden, wat betekent dat een kompaslezing van het zuiden moet worden gecorrigeerd om het ware zuiden te vinden.

Voor de meeste locaties op het vasteland van de VS zal het resultaat van de optimale kantelhoek van PVWatts binnen 2 tot 4 graden van de breedtegraad van de locatie liggen, wat de vuistregel 'breedtegraad gelijk aan optimale kanteling' als praktisch uitgangspunt bevestigt. Locaties met aanzienlijke bewolking in specifieke seizoenen (zoals de Pacific Northwest met zware winterwolken) kunnen een iets ander optimum vertonen dan de eenvoudige breedtegraadregel, omdat de zonnebron niet gelijkmatig over de vier seizoenen is verdeeld.

Zonnepaneel Direction for Solar Poles: Practical Mounting Considerations

Bij het monteren van een zonnepaneel op een zonnepaal moet de optimale oriëntatie, berekend op basis van PVWatts, worden geïmplementeerd in het ontwerp van de op de paal gemonteerde beugel. Solar Pole-installaties hebben echter specifieke praktische beperkingen die soms het theoretische optimaal wijzigen:

• Windbelasting op het zonnepaneel: Een zonnepaneel dat onder een kantelhoek op een paal is gemonteerd, fungeert als een windzeil en genereert een aanzienlijke zijdelingse kracht op de paal die toeneemt met het paneeloppervlak en de kantelhoek. Op breedtegraden boven 45 graden produceren de optimale kantelhoeken van 45 tot 50 graden hogere windbelastingen dan lagere kantelhoeken, wat mogelijk een sterkere paaldwarsdoorsnede of funderingsspecificatie vereist. In zones met veel wind kan een praktische kanteling van 10 tot 15 graden onder het theoretische optimale worden toegepast om de windbelasting tot een aanvaardbaar niveau terug te brengen, waarbij een kleine (2% tot 5%) vermindering van de jaarlijkse energieopbrengst wordt geaccepteerd.
• Schaduw vanaf de mast of armatuurarm: De maststructuur zelf en de armatuurarm kunnen op bepaalde tijdstippen van de dag schaduwen op het zonnepaneel werpen, vooral in de vroege ochtend en late namiddag wanneer de zon laag staat en in een hoek waardoor de schaduw van de mast over het paneel valt. De plaatsing van het paneel op de paal moet worden beoordeeld op zelfschaduwing bij de extreme zonnehoeken voor de installatiespeelruimte om te bevestigen dat er geen significante schaduw optreedt tijdens de middaguren met veel instraling.
• Uitlijning van de wegoriëntatie: Zonnepalen die langs wegen zijn geïnstalleerd, kunnen in hun oriëntatie worden beperkt door de uitlijning van de wegen, die mogelijk niet precies van oost naar west loopt. Een zonnepaneel op een zonnepaal langs een noord-zuidweg kan niet naar het zuiden gericht zijn zonder in de rijbaan uit te steken. In dergelijke gevallen wordt de paneeloriëntatie doorgaans ingesteld op de maximale hoek naar het zuiden die haalbaar is binnen de ruimtelijke beperkingen van de installatie.

Zonnepalen specificeren voor off-grid verlichtingsprojecten: dimensionering van het complete systeem

Het correct dimensioneren van een zonnemast voor off-grid verlichting vereist het berekenen van de energiebehoefte van het systeem (op basis van het vermogen van de LED-armatuur en de vereiste bedrijfsuren per nacht), de zonne-energie die beschikbaar is op de locatie, de batterijopslag die nodig is voor de vereiste autonomie (aantal opeenvolgende bewolkte dagen dat het systeem moet werken zonder zon) en het oppervlak van het zonnepaneel dat nodig is om de batterij betrouwbaar op te laden onder de typische zonneomstandigheden van de locatie.

Stap voor stap dimensionering van het zonnepoolsysteem

1. Bepaal de nachtelijke energievraag: Vermenigvuldig het LED-armatuurvermogen in watt met het benodigde aantal bedrijfsuren per nacht. Een LED-armatuur van 60 watt die 12 uur per nacht brandt, heeft 720 wattuur (0,72 kWh) energie per nacht nodig.
2. Benodigde batterijcapaciteit bepalen: Vermenigvuldig de nachtelijke energiebehoefte met de vereiste autonomiedagen (doorgaans 3 tot 5 dagen voor de meeste commerciële zonnepooltoepassingen) en deel deze door de ontladingsdiepte van de batterij (maximaal 80% voor LiFePO4). Voor 5 dagen autonomie: 720 Wh x 5 dagen gedeeld door 0,80 = 4.500 Wh (4,5 kWh) benodigde batterijcapaciteit.
3. Bepaal de minimale capaciteit van het zonnepaneel: Het zonnepaneel moet de batterij binnen een redelijk tijdsbestek opladen vanaf de minimale laadstatus (na 5 opeenvolgende bewolkte dagen in het bovenstaande voorbeeld) wanneer de zon terugkeert, terwijl het ook de dagelijkse bedrijfsenergie levert. Gebruik de gemiddelde dagelijkse piekzonuren van de locatie op basis van PVWatts en deel de totale dagelijkse energiebehoefte (laadreserve plus bedrijfsenergie) door de piekzonuren om het minimale watt-piekvermogen van het paneel te verkrijgen.
4. Pas de ontwerpmarge toe: Voeg een ontwerpmarge van 20% tot 30% toe aan de berekende minimale paneelgrootte om rekening te houden met paneelvervuiling, temperatuurvermindering, kabelverliezen en inefficiëntie van de controller. Deze marge zorgt voor betrouwbare prestaties gedurende de gehele ontwerplevensduur van het systeem naarmate deze verliesfactoren zich opstapelen.

Veelgestelde vragen

1. Hoe hoog zijn lichtmasten voor standaard woonstraten?

Standaard straatlantaarnpalen voor woningen zijn dat doorgaans 5 tot 8 meter (16 tot 26 voet) hoog, waarbij 6 meter de meest gespecificeerde hoogte is voor standaard woonstraten met een rijbaanbreedte van 6 tot 8 meter. Op deze hoogte zorgen standaard LED-straatverlichtingsarmaturen met fotometrische lichtverdelingen van type II of type III voor de beoogde verlichtingssterkte voor woonstraten (doorgaans 5 tot 15 lux gemiddelde gehandhaafde verlichtingssterkte, afhankelijk van de toepasselijke wegverlichtingsnorm) op mastafstanden van 25 tot 35 meter.

2. Wat zijn de belangrijkste soorten lantaarnpalen die in moderne stedelijke omgevingen worden gebruikt?

De belangrijkste typen lantaarnpalen in moderne stedelijke omgevingen zijn: taps toelopende palen van gegalvaniseerd staal voor algemene wegverlichting (het wereldwijd meest gebruikte type vanwege hun combinatie van structurele prestaties en lage kosten); aluminium taps toelopende palen voor kust- en premium-installaties die corrosiebestendigheid vereisen zonder onderhoud; decoratieve palen van gegoten aluminium voor stadscentra, pleinen en winkelstraten waar esthetiek net zo belangrijk is als functie; FRP-composietpalen voor chemisch agressieve omgevingen; en gesponnen betonpalen in ontwikkelingsmarkten waar minimaal onderhoud en zeer lage kosten de belangrijkste drijfveren zijn. Zonnepalen vertegenwoordigen een groeiende categorie die in elk van deze structurele vormen kan worden geconfigureerd met de toevoeging van zonnepanelen en batterijcomponenten.

3. Wat is de optimale hoek voor zonnepanelen op 35 graden noorderbreedte?

Op 35 graden noorderbreedte (ongeveer Los Angeles, Californië; Dallas, Texas; of Tokio, Japan) is de optimale hoek voor zonnepanelen voor maximale jaarlijkse energieopbrengst ongeveer 33 tot 37 graden ten opzichte van horizontaal, wat dichtbij maar iets boven de lokale breedtegraad ligt. Deze kanteling is het resultaat van de asymmetrie tussen zomer- en winterzonnepaden op deze breedtegraad: de zomer brengt een zeer hoge zonnehoek met zich mee met lange dagen die kunnen worden vastgelegd bij lagere kantelhoeken, terwijl de winter een lage zonnehoek met korte dagen met zich meebrengt die profiteert van hogere kantelhoeken, en het optimale jaarlijkse evenwicht valt iets boven de breedtegraadhoek op deze locaties op de middelste breedtegraad.

4. Hoe vind ik de zonnepanelenrichting op postcode voor mijn specifieke locatie?

De meest nauwkeurige methode om de richting van het zonnepaneel op postcode te vinden, is door de NREL PVWatts Calculator op pvwatts.nrel.gov te gebruiken. Voer uw postcode in, stel de azimut van het paneel in op 180 graden (echt zuiden), varieer de kantelhoek in stappen van 5 graden en noteer de jaarlijkse energieopbrengst bij elke kanteling. De kanteling die een maximaal jaarlijks rendement oplevert, is uw locatiespecifieke optimale hoek voor zonnepanelen. Onthoud dat de PVWatts-azimut het ware noorden als nul gebruikt, dus 180 graden komt overeen met het ware zuiden. Het magnetische zuiden verschilt van het ware zuiden door de lokale magnetische declinatiewaarde, die moet worden toegepast als u een kompas gebruikt om het paneel te oriënteren.

5. Hoe werken zonnepalen en hoe lang gaan ze mee?

Zonnepalen werken door zonne-energie te verzamelen via een zonnepaneel dat op de paalconstructie is gemonteerd, de energie op te slaan in een ingebouwd batterijsysteem en die opgeslagen energie te gebruiken om een ​​LED-armatuur tijdens de nachtelijke uren van stroom te voorzien. Een intelligente laadregelaar beheert de energiestroom en past de helderheid van de armatuur aan op basis van de batterijstatus en het tijdstip van de nacht om de betrouwbaarheid te maximaliseren. De structurele mastcomponenten hebben een levensduur van 20 tot 30 jaar, net als conventionele lantaarnpalen. Het zonnepaneel heeft een typische prestatiegarantie van 25 jaar. LED-armaturen gaan 50.000 tot 100.000 uur mee. LiFePO4-batterijen moeten elke 7 tot 10 jaar worden vervangen, wat het meest voorkomende onderhoudsgebeurtenis is in de levenscyclus van de Solar Pole.

6. Zijn zonnepalen kosteneffectiever dan op het elektriciteitsnet aangesloten verlichting?

Zonnepalen zijn over het algemeen kosteneffectiever dan netgekoppelde verlichting wanneer de kosten voor het graven van ondergrondse elektriciteitskabels hoog zijn, wanneer de installatielocatie ver verwijderd is van de bestaande elektrische infrastructuur of wanneer het toepasselijke elektriciteitstarief hoog is. De kapitaalkosten van een zonnepoolsysteem zijn doorgaans 30% tot 60% hoger dan een op het elektriciteitsnet aangesloten equivalent per paal, maar deze premie wordt gecompenseerd door de eliminatie van de civiele kosten (die doorgaans 40% tot 60% van de totale op het elektriciteitsnet aangesloten installatiekosten vertegenwoordigen) en de eliminatie van de lopende elektriciteitskosten gedurende de levensduur van het systeem. Voor locaties waar de kosten voor netaansluiting laag zijn en de elektriciteitstarieven laag, geeft de economie de voorkeur aan netgekoppelde systemen.

7. Maakt de richting van het zonnepaneel uit als ik het in de juiste hoek kantel?

Ja, zowel de kantelhoek als de richting (azimut) van een zonnepaneel zijn belangrijk voor het maximaliseren van de energieopbrengst. Op het noordelijk halfrond moet een zonnepaneel naar het echte zuiden gericht zijn (azimut 180 graden) om de blootstelling aan het pad van de zon langs de hemel te maximaliseren. Als het naar het oosten of westen van het echte zuiden is gericht, wordt de jaarlijkse energieproductie aanzienlijk verminderd: een paneel dat naar het zuidoosten of zuidwesten is gericht (45 graden van het echte zuiden) vangt ongeveer 90% tot 93% van de energie op van een paneel dat echt op het zuiden is gericht bij de optimale helling. Een paneel dat naar het echte oosten of westen is gericht, vangt slechts ongeveer 75% tot 80% van de energie op van het optimale paneel op het zuiden. De tool voor de richting van zonnepanelen op postcode bevestigt het ware zuiden voor elke locatie, waarbij rekening wordt gehouden met lokale factoren.

8. Wat is het verschil tussen een Solarmast en een conventionele lichtmast met aansluiting op zonne-energie?

Een Solar Pole is een volledig geïntegreerd, op zichzelf staand verlichtingssysteem waarbij het zonnepaneel, de batterij, de controller en de armatuur allemaal zijn ontworpen en gebouwd om samen als één systeem te functioneren, waarbij de paalstructuur is ontworpen om de windbelasting van het zonnepaneel op te vangen en om het batterijcompartiment te integreren in de paalbasis of een speciaal ontworpen behuizing. Een conventionele lichtmast met een aparte aansluiting op zonne-energie is een hybride opstelling waarbij de mast oorspronkelijk is ontworpen voor netgekoppelde service en er als bijzaak een zonnepaneel is toegevoegd, vaak met een op het oppervlak gemonteerde accubak en laadcontroller die mogelijk niet structureel geïntegreerd of optimaal gespecificeerd voor de geografische locatie en verlichtingssterktevereisten van de mast. Speciaal gebouwde zonnemasten bieden in de meeste toepassingen betere prestaties, een betere esthetiek en een langere levensduur dan omgebouwde conventionele masten.

9. Kunnen zonnepalen betrouwbaar werken in noordelijke staten met minder zonneschijn?

Zonnepalen kunnen betrouwbaar werken in de noordelijke staten, waaronder Minnesota, Wisconsin, Michigan en de Pacific Northwest, maar ze moeten de juiste afmetingen hebben voor de lagere zonnebronnen in de winter op deze locaties. De belangrijkste ontwerpaanpassingen voor installaties op de noordelijke zonnepalen zijn onder meer: ​​een grotere capaciteit van zonnepanelen om voldoende energie op te vangen tijdens korte winterdagen (het verhogen van de verhouding tussen paneel en belasting van de 1,2 tot 1,5 die typisch is voor zuidelijke installaties tot 2,0 tot 3,0 of hoger); grotere batterijcapaciteit om de vereiste meerdaagse autonomie te bieden tijdens langere bewolkte perioden; adaptieve dimcontrollers die de armatuuropbrengst verminderen tijdens perioden met weinig middelen om de autonomie te vergroten; en zorgvuldige optimalisatie van de optimale hoek voor zonnepanelen om prioriteit te geven aan het opvangen van energie in de winter door het paneel steiler te kantelen dan de breedtegraad, waarbij enige reductie van de zomeropbrengst wordt geaccepteerd in ruil voor verbeterde winterprestaties.

10. Welke invloed heeft windbelasting op het ontwerp van zonnemasten in vergelijking met conventionele lichtmasten?

De windbelasting op een zonnemast is aanzienlijk hoger dan op een conventionele lichtmast van gelijke hoogte, omdat het op de paal gemonteerde zonnepaneel als een zeil fungeert en een aanzienlijke zijdelingse kracht genereert wanneer de wind loodrecht op het paneelvlak waait. Een monokristallijn zonnepaneel van 200 watt met afmetingen van ongeveer 1,0 meter bij 1,7 meter presenteert een geprojecteerd gebied van 1,7 vierkante meter aan de wind. Bij een ontwerpwindsnelheid van 45 m/s (een typische waarde voor windzone ASCE 7 categorie II) genereert dit paneelvlak een windkracht van ongeveer 2.500 tot 3.500 Newton op de paneelbeugel en de paaltop, waartegen weerstand moet worden geboden door de paalstructuur en de fundering. Deze extra belasting vereist doorgaans een paalwanddikte die 20% tot 40% groter is dan die van een conventionele paal met dezelfde hoogte, en een fundering met een diepere inbeddingsdiepte of een grotere betonnen basisdiameter om het hogere kantelmoment op helling te weerstaan.

Afmetingen en masthoogtes van straatlantaarns: directe antwoorden voor elke toepassing

Straatlantaarns variëren doorgaans van 5 meter (16 voet) tot 12 meter (40 voet) hoog, waarbij woonwegen palen van 5 tot 8 meter gebruiken, verkeersaders en verzamelwegen die palen van 8 tot 10 meter gebruiken, en snelwegen of grote kruispunten die mastpalen van 10 tot 14 meter gebruiken. De exacte hoogte van een straatlantaarn is niet willekeurig: deze wordt bepaald door de wegbreedte, het vereiste verlichtingsniveau aan het wegdek, de montageopstelling (enkele arm, dubbele arm of middenberm) en het lichtverdelingspatroon van de bovenaan gemonteerde armatuur. Door deze relaties te begrijpen, kunnen ingenieurs, gemeenten, landschapsontwerpers en projectontwikkelaars vanaf het begin de juiste masthoogte specificeren in plaats van na de installatie verlichtingstekorten te ontdekken.

De vraag hoe hoge straatlantaarns zijn, komt in verschillende contexten naar voren: infrastructuurplanning, particuliere ontwikkeling, het vervangen van bestaande masten, het matchen van historische straatbeelden en het specificeren van alles-in-één lampen op zonne-energie voor off-grid gebieden. Elke context heeft zijn eigen normen en praktische beperkingen, en deze gids behandelt ze allemaal met specifieke gegevens in plaats van met brede generalisaties. Het behandelt ook de relatie tussen de richting en hoek van het zonnepaneel voor op palen gemonteerde verlichtingssystemen op zonne-energie, de afmetingen en toepassingen van tuinlichtmasten en zonne-verlichting voor hekpalen, en de belangrijkste verschillen tussen LED-straatverlichting, HPS-straatverlichting en Alles-in-één-lampen op zonne-energie als beslissingskader voor verlichtingsspecificaties.

Hoe lang zijn straatlantaarns: hoogtenormen per weg en toepassingstype

De hoogte van een lantaarnpaal wordt bepaald door wegclassificatienormen, nationale verlichtingsontwerpcodes en de verlichtingsvereisten gepubliceerd in normen zoals EN 13201 (Europa), ANSI/IES RP-8 (Neeord-Amerika) en AS/NZS 1158 (Australië en Nieuw-Zeeland). Deze normen definiëren de minimale gemiddelde gehandhaafde verlichtingssterktewaarden voor elke wegcategorie, en de masthoogte is een van de belangrijkste ontwerpvariabelen die een lichtontwerper optimaliseert om naleving te bereiken tegen minimale installatiekosten.

Residentiële en lokale straatlantaarns: 5 tot 8 meter

In woonstraten, doodlopende straten, gemeenschappelijke oppervlakken en lokale toegangswegen met een rijbaanbreedte van 5 tot 8 meter zijn palen in het hoogtebereik van 5 tot 6 meter standaard. Op deze hoogte kan een armatuur met middellange spreiding een wegbreedte van 6 tot 8 meter verlichten op een afstand van 25 tot 30 meter, terwijl wordt voldaan aan de minimale horizontale verlichtingssterkte-eis van 5 tot 10 lux die in de meeste nationale normen voor woonwegen wordt gespecificeerd. Een mast van 6 meter is de meest gebruikelijke hoogte voor straatverlichting in woningen in het Verenigd Koninkrijk, Europa en veel delen van Azië , waar dichte stedelijke stratenpatronen de voorkeur geven aan kortere palen op kleinere afstand boven hoge palen op grote afstand.

In de Verenigde Staten komen paalhoogtes voor woningen in het bereik van 7,6 meter (25 voet) tot 9,1 meter (30 voet) vaker voor, als gevolg van de bredere wegdwarsdoorsneden en grotere tegenslagen die typisch zijn voor het Noord-Amerikaanse straatontwerp in de voorsteden. Decoratieve masttypen die in historische wijken en stadscentra worden gebruikt, maken vaak gebruik van kortere masten van 4 tot 5 meter met bolarmaturen of lantaarnkoppen om de juiste visuele schaal te bereiken voor voetgangersgerichte straatbeelden.

Verzamelaars- en verkeerswegstraatlantaarns: 8 tot 10 meter

Verzamelwegen, secundaire gebiedsontsluitingswegen en stedelijke verkeersaders met een rijbaanbreedte van 9 tot 14 meter worden doorgaans verlicht door palen in het hoogtebereik van 8 tot 10 meter. Op 8 tot 10 meter kan een armatuur met grote worp een rijbaan met twee rijstroken bestrijken met een enkele verspringende of tegengestelde montage op een afstand van 30 tot 40 meter, en voldoet daarmee aan de gemiddelde verlichtingssterktevereisten van 10 tot 30 lux van de categorieën collectoren en secundaire verkeersaders. De 8 meter lange mast met een enkele reikwijdtearm is de standaardspecificatie voor de meeste stedelijke verkeerswegverlichtingsprojecten in infrastructuurprogramma's in Europa, het Midden-Oosten en Zuidoost-Azië.

De afmetingen van straatlantaarns in deze hoogteklasse omvatten doorgaans een schachtdiameter van 76 tot 114 millimeter aan de basis, taps toelopend naar 42 tot 60 millimeter aan de bovenkant, met een wanddikte van 3 tot 5 millimeter voor thermisch verzinkte stalen straatlantaarnpalen en 4 tot 6 millimeter voor sierpalen. De reikarm voegt een horizontale projectie toe van 0,5 tot 2,5 meter vanaf de mastas, waardoor de armatuur over de rijbaan wordt gepositioneerd voor een optimale lichtverdeling op het wegdek.

Snelweg- en hoge mastverlichting: 10 tot 45 meter

Op snelwegen, snelwegen, grote rotondes en knooppunten worden masten van 10 tot 14 meter gebruikt voor conventionele eenarmige of dubbelarmige kolommontage. Voor grote open gebieden, waaronder havencontainerterreinen, parkeerterreinen van stadions, sportvelden en industriële terreinen, zijn hoge mastmasten van 20 tot 45 meter voorzien van ringgemonteerde multi-armatuurarrays die meerdere hectaren kunnen verlichten vanaf een klein aantal mastposities. Een 30 meter hoge mastmast met daarop 12 tot 16 LED-schijnwerpers van elk 500 watt kan een oppervlakte van ongeveer 2 hectare verlichten met een gemiddelde gehandhaafde verlichtingssterkte van 30 lux , waardoor hoge mastsystemen de meest economische oplossing per vierkante meter verlicht oppervlak zijn voor zeer grote open ruimtes.

Stalen mastmasten voor hoge masttoepassingen zijn vervaardigd uit conische stalen buizen met een basisdiameter van 400 tot 700 millimeter, ontworpen om windbelastingen van meer dan 150 km/u en de dynamische belasting van de armatuurringconstructie te weerstaan. Deze masten zijn doorgaans uitgerust met een lier en een neerlaatinrichting waarmee de armatuurring tot werkhoogte kan worden neergelaten voor lampvervanging en onderhoud, zonder dat er apparatuur voor verhoogde toegang nodig is.

Stalen straatlantaarnpalen en stalen mastpalen: materialen, afmetingen en constructief ontwerp

De structurele prestaties van een straatverlichtingsinstallatie zijn zowel afhankelijk van de mast als van de armatuur. Stalen straatlantaarnpalen zijn het dominante masttype in de mondiale straatverlichtingsinfrastructuur en vertegenwoordigen naar schatting 70 tot 80 procent van alle nieuwe mastinstallaties wereldwijd , vanwege hun combinatie van hoge sterkte, consistente dimensionale kwaliteit, lange levensduur en de mogelijkheid om te worden vervaardigd op aangepaste hoogtes en configuraties waar aluminium en betonnen palen niet gemakkelijk aan kunnen tippen. Het begrijpen van de belangrijkste afmetingen en ontwerpparameters van stalen palen maakt nauwkeurige specificatie en inkoop mogelijk.

Standaardpaalafmetingen: indeling van as, basisplaat en ankerbouten

Een standaard Stalen straatlantaarnpaal voor een installatie van 8 meter heeft de volgende typische fysieke afmetingen:

• Totale hoogte boven niveau: 8,0 meter (met een extra 0,5 tot 0,8 meter verankering onder het maaiveld voor directe ingraafpalen, of een basisplaatmontage met ankerbouten die 500 tot 700 mm in de betonnen fundering worden geplaatst)
• Basisdiameter: 100 tot 140 mm voor taps toelopende conische palen; 76 tot 114 mm voor rechte cilindrische palen
• Bovendiameter: 42 tot 60 mm, geschikt voor standaard armatuuraftakkingen (EN 40 specificeert mastdiameters van 42 mm en 60 mm voor Europese armatuurcompatibiliteit)
• Wanddikte: 3,0 tot 5,0 mm voor standaard straatverlichtingsmasten; 5,0 tot 8,0 mm voor masten in zones met veel wind of voor het dragen van zware dubbelarmige of grote armatuurconfiguraties
• Afmetingen basisplaat: 250 x 250 mm tot 400 x 400 mm, dikte 12 tot 20 mm, met vier ankerboutgaten bij 200 tot 300 mm boutcirkeldiameter
• Kabelinvoer: Uitbreekopening met een diameter van 60 tot 80 mm op 300 tot 500 mm boven het maaiveld voor kabelbeheer en toegang tot de inspectiedeur

Stalen straatlantaarnpalen worden doorgaans afgewerkt met thermisch verzinken tot een zinklaag van minimaal 85 micrometer (equivalent aan 600 g per vierkante meter) volgens EN ISO 1461, waardoor een ontworpen corrosiebeschermingslevensduur van 30 tot 50 jaar wordt geboden in typische stedelijke omgevingen. Decoratieve poedercoating of natte verfafwerkingen worden aangebracht over het gegalvaniseerde oppervlak voor kleurgespecificeerde installaties in stadscentra, parken en historische straatbeelden.

Stalen mastpalen voor hoge mast- en sportverlichting

Stalen mastpalen voor toepassingen met hoge masten zijn technische constructies in plaats van standaard vervaardigde producten, waarbij elke mast is ontworpen voor een specifieke hoogte, windzone, armatuurbelasting en funderingsconditie. De belangrijkste structurele parameters voor stalen mastpalen zijn onder meer:

• Materiaalkwaliteit: S355 of gelijkwaardig constructiestaal met hoog rendement (minimale vloeigrens 355 MPa), vergeleken met S235 gebruikt voor standaard straatverlichtingsmasten, waardoor het hogere buigmomentvermogen wordt geboden dat nodig is voor hoge palen onder windbelasting
• Sectioneel profiel: Taps toelopende conische as met meerdere secties, samengesteld uit 2 tot 4 flenssecties die ter plaatse aan elkaar zijn geschroefd voor palen boven de 20 meter, waardoor transport op standaard diepladers binnen de wettelijke lengtelimieten mogelijk is
• Basisdiameter op kwaliteit: 400 tot 700 mm voor palen tussen 20 en 45 meter, waarbij de wanddikte van 8 tot 16 mm varieert langs de schachthoogte
• Stichting: Pijler van gewapend beton met een diameter van 1,5 tot 3 meter en een diepte van 4 tot 8 meter, met ingegoten ankerbouten met een diameter van M36 tot M56 in cirkelvormige opstellingen van 8 tot 12 bouten

Afmetingen tuinlichtmasten en tuinlampkop

Tuinlichtmasten bezetten het onderste uiteinde van het spectrum van de buitenpaalhoogte, doorgaans variërend van 2,5 tot 4,5 meter voor pad- en tuinverlichting in parken, woonwijken, resortlandschappen en commerciële pleinen. Op deze hoogten verschuift het verlichtingsdoel van uniformiteit van het wegdek naar visuele sfeer, voetgangersoriëntatie en accentverlichting van landschapskenmerken, wat betekent dat het ontwerp en de esthetiek van de Garden Lamp Head net zo belangrijk zijn als de fotometrische prestaties van de armatuur.

Standaard tuinlichtmasten zijn verkrijgbaar in decoratief gietijzer, aluminium extrusie of ronde stalen buisprofielen. Gietijzeren palen in Victoriaanse lantaarnstijlen, doorgaans 3 tot 4 meter hoog met decoratieve ribbels en scrollbeugels, zijn de standaardspecificatie voor erfgoedparken en voetgangersprojecten in het stadscentrum. Aluminium extrusiepalen in moderne rechte of gebogen profielen, 3 tot 4,5 meter hoog en slanke schachtdiameters van 76 tot 89 mm, zijn de dominante keuze voor moderne landschapsverlichting in commerciële en residentiële ontwikkelingen.

Een tuinlampkop voor een tuinpaal van 3 meter maakt doorgaans gebruik van een LED-module van 15 tot 30 watt , produceert een lichtstroom van 1.500 tot 3.000 lumen met een warmwitte kleurtemperatuur van 2.700 tot 3.000 K, die de voorkeur geniet in woon- en horecalandschappen vanwege de visueel comfortabele en esthetisch flatterende lichtkwaliteit. De armatuurbehuizing is gewoonlijk gemaakt van gegoten aluminium met een diffuser van gehard glas of polycarbonaat, afgewerkt om te passen bij of een aanvulling te vormen op de oppervlaktebehandeling van de mast.

Typen straatverlichting: LED-straatverlichting versus HPS-straatverlichting versus alles-in-één-verlichting op zonne-energie

De keuze tussen LED-straatverlichting , HPS-straatverlichting , en Alles-in-één-lampen op zonne-energie is de meest consequente technische beslissing bij elk straatverlichtingsproject, waarbij niet alleen de initiële kapitaalkosten worden bepaald, maar ook de energiekosten op de lange termijn, de onderhoudslast, de ecologische voetafdruk en de lichtkwaliteit van de installatie voor de komende 20 tot 30 jaar. LED-straatverlichting are now the technically and economically dominant choice for grid-connected street lighting in almost all application categories , terwijl Solar All-in-One Lights een echt haalbare en kosteneffectieve oplossing zijn geworden voor off-grid en externe installaties waar de kosten voor netuitbreiding onbetaalbaar zijn.

LED-straatverlichting: efficiëntie, controle en lange levensduur

LED-straatverlichting bereiken nu een lichtopbrengst van 150 tot 200 lumen per watt voor de best presterende commerciële producten, vergeleken met 90 tot 120 lumen per watt voor hogedruknatriumbronnen (HPS) en 40 tot 70 lumen per watt voor de metaalhalogenidebronnen die ze grotendeels hebben vervangen. Dit efficiëntievoordeel vermindert rechtstreeks het wattage dat nodig is om aan een bepaalde verlichtingssterktenorm te voldoen: een weg waarvoor een HPS-straatverlichting van 250 W nodig is, kan doorgaans worden bediend door een LED-straatverlichting van 100 tot 150 W die voldoet aan een gelijkwaardige of hogere gehandhaafde gemiddelde verlichtingssterkte, met een proportioneel lager energieverbruik.

De terugverdientijd voor het vervangen van HPS-straatverlichting door LED-straatverlichting, berekend op basis van alleen de energiebesparingen, bedraagt doorgaans 3 tot 6 jaar bij commerciële elektriciteitstarieven , en over a 20-year service life, the total cost of ownership of an LED installation is typically 40 to 60 percent lower than the equivalent HPS installation when maintenance cost savings are included alongside energy savings. LED Street Lights have a rated service life of 50,000 to 100,000 hours (L70 point, the point at which output falls to 70 percent of initial value), compared to 10,000 to 24,000 hours for HPS lamps, dramatically reducing the frequency and cost of lamp replacement maintenance.

Moderne LED-straatverlichting biedt ook slimme verlichtingsmogelijkheden waar HPS-straatverlichting niet aan kan tippen: dimmen volgens een bepaald schema of als reactie op omgevingslichtsensoren en bewegingsdetectoren, monitoring op afstand en foutdetectie via draadloze netwerken, en gegevensverzameling over energieverbruik en bedrijfsuren die de besluitvorming over infrastructuurbeheer ondersteunen. Een stad die een op een netwerk aangesloten LED-straatverlichtingssysteem met beheer op afstand installeert, kan het energieverbruik met nog eens 20 tot 40 procent verminderen ten opzichte van de standaard LED- versus HPS-besparing door middel van intelligent dimmen tijdens perioden met weinig verkeer.

HPS-straatverlichting: de oude technologie die nog steeds in gebruik is

HPS-straatverlichting blijven in gebruik in grote delen van de straatverlichtingsinfrastructuur in de wereld, waaronder veel opkomende markten waar LED-vervangingsprogramma's nog niet zijn gefinancierd, en enkele oudere systemen in ontwikkelde markten waar vervanging om budgettaire redenen is uitgesteld. HPS-lichtbronnen produceren een karakteristiek ambergeel licht met een Kleurweergave-index (CRI) van 20 tot 25, wat voldoende is voor de zichtbaarheid op de weg, maar kleuren slecht weergeeft en het vermogen van beveiligingscamera's om nuttige identificatiebeelden vast te leggen, vermindert.

De primaire contexten waarin HPS-straatverlichting gespecificeerd blijft voor nieuwe installaties zijn beperkt tot situaties waarin de warme amberkleur esthetisch vereist is om te voldoen aan het erfgoed van het straatbeeld, waar de zeer lage initiële kapitaalkosten van HPS-apparatuur versus LED de doorslaggevende aanschafbeperking vormen, of waar de beschikbare infrastructuur voor slimme LED-systemen (stroomkwaliteit, onderhoudsvaardigheden, inkoopkanalen) nog niet aanwezig is. In alle andere omstandigheden zal een gerenommeerde fabrikant van led-straatverlichting LED-technologie aanbevelen als de superieure technische en economische keuze voor nieuwe straatverlichtingsprojecten.

Alles-in-één-lampen op zonne-energie: off-grid prestaties en ontwerpoverwegingen

Alles-in-één-lampen op zonne-energie integreer een zonnepaneel, lithiumbatterij, LED-module, bewegingssensor en laadregelaar in een enkele, op zichzelf staande eenheid die rechtstreeks op de poolkop wordt gemonteerd, zonder enige externe bedrading of netaansluiting. Deze integratie elimineert de kosten voor civiele werkzaamheden van het graven van sleuven, het leggen van leidingen en het installeren van kabels, die 30 tot 60 procent van de totale geïnstalleerde kosten van een op het elektriciteitsnet aangesloten straatverlichtingssysteem vertegenwoordigen, waardoor Solar All in One Lights kostenconcurrerend of kostenvoordelig wordt voor installaties in plattelandsgebieden, ontwikkelingsgebieden, afgelegen landgoederen, wegen op bouwplaatsen en elke locatie waar de kosten voor netaansluiting hoog zijn in verhouding tot de geleverde verlichtingswaarde.

Een hoogwaardige All-in-One Solar Light met een LED-module van 40 W, een lithium-ijzerfosfaatbatterij van 50 Wh en een monokristallijn zonnepaneel van 40 W kan 10 tot 12 uur verlichting op vol vermogen leveren op een locatie met 4 tot 5 piekzonuren per dag , die de volledige nachtperiode op de meest bewoonde breedtegraden bestrijkt gedurende ten minste 85 tot 90 procent van de nachten in een jaar, wanneer de autonome werking goed is ontworpen met voldoende batterijcapaciteit in verhouding tot de slechtst mogelijke periode van zonne-energie. Bewegingsdetectie-dimmen, dat de output reduceert tot 30 tot 40 procent wanneer er geen voetgangers- of voertuigactiviteit wordt gedetecteerd en oploopt tot 100 procent wanneer er beweging wordt gedetecteerd, verlengt de autonome levensduur van Solar All in One Lights aanzienlijk, waardoor hetzelfde systeem betrouwbaar kan functioneren tijdens langere bewolkte perioden zonder dat dit ten koste gaat van de functionele veiligheid.

De beperking van All-in-One Solar Lights in vergelijking met op het elektriciteitsnet aangesloten LED-straatverlichting is hun afhankelijkheid van de dagelijkse zonne-energiebronnen, waardoor ze ongeschikt zijn voor breedtegraden boven ongeveer 60 graden noord of zuid (waar de winterzonuren onvoldoende zijn om de batterij op te laden), voor locaties in permanente schaduw van gebouwen of bomen, of voor toepassingen die elke nacht een gegarandeerde werking op vol vermogen vereisen, ongeacht de weersomstandigheden, zoals noodverlichting op snelwegen of veiligheidsverlichting voor kritieke infrastructuur.

Richting en hoek van het zonnepaneel voor straat- en tuinverlichting op zonne-energie

De richting en hoek van het zonnepaneel van elk buitenverlichtingssysteem op zonne-energie, of het nu gaat om een All-in-One Solar Light op een straatpaal, een op zichzelf staand tuinarmatuur op zonne-energie of zonne-verlichting op een perceelsgrens, zijn de meest kritische ontwerpvariabelen voor het maximaliseren van de dagelijkse energie-oogst uit de beschikbare zonne-energie. De verkeerde richting en hoek van het zonnepaneel is de meest voorkomende reden dat buitenverlichting op zonne-energie ondermaats presteert of 's nachts niet betrouwbaar werkt , en it is a design error that is entirely avoidable with basic knowledge of the principles governing solar panel orientation.

Optimale richting van het zonnepaneel: gericht naar de evenaar

De optimale kompasrichting voor een zonnepaneel is vanaf de installatielocatie richting de evenaar: pal zuid op het noordelijk halfrond en pal noord op het zuidelijk halfrond. Deze oriëntatie maximaliseert de cumulatieve dagelijkse instraling die door het paneel wordt onderschept, omdat de zon een boog volgt langs de zuidelijke hemel (op het noordelijk halfrond) of de noordelijke hemel (op het zuidelijk halfrond), en een paneel dat rechtstreeks naar die boog is gericht, zonlicht ontvangt in de meest directe hoek gedurende de langste dagelijkse periode.

Afwijkingen tot 30 graden ten oosten of westen van het echte zuiden (op het noordelijk halfrond) verminderen de jaarlijkse opbrengst aan zonne-energie met minder dan 5 procent , wat een commercieel onbeduidende straf is en betekent dat paneelinstallaties op het oosten of het westen op gebouwen of palen met beperkte oriëntatiemogelijkheden nog steeds haalbaar zijn. Afwijkingen van meer dan 45 graden ten opzichte van het zuiden beginnen significantere energieboetes te veroorzaken: een paneel pal op het oosten of westen verliest ongeveer 20 procent van de jaarlijkse zonne-energieopbrengst in vergelijking met pal op het zuiden, en een paneel op het noorden op het noordelijk halfrond verliest 40 tot 60 procent, afhankelijk van de breedtegraad, waardoor het ongeschikt wordt voor serieuze zonne-verlichtingstoepassingen zonder een zeer grote overmaatsfactor voor het paneel.

Voor geïntegreerde Solar All in One Lights waarbij het paneel aan de boven- of achterkant van de armatuurbehuizing is bevestigd, moet de installateur ervoor zorgen dat de mast zo wordt geplaatst en georiënteerd dat de paneelzijde van de armatuur bij installatie naar het zuiden (noordelijk halfrond) is gericht. Veel Solar All-in-One Light-modellen bevatten een kompasreferentiemarkering op de armatuurbehuizing of installatie-instructies die expliciet specificeren welke kant van de unit naar de evenaar moet wijzen.

Optimale hoek van het zonnepaneel: breedtegraad is gelijk aan kanteling

De optimale kantelhoek van een zonnepaneel ten opzichte van horizontaal is gelijk aan de breedtegraad van de installatielocatie voor het maximaliseren van de jaarlijkse energieopbrengst. Op een breedtegraad van 30 graden noorderbreedte (overeenkomend met steden als Caïro, Houston en Shanghai) is de optimale vaste kanteling ongeveer 30 graden ten opzichte van horizontaal. Op een breedtegraad van 51 graden noorderbreedte (Londen) is de optimale kanteling ongeveer 51 graden. Op een breedtegraad van 23 graden noorderbreedte (de tropen) bereiken panelen die bijna plat op 15 tot 25 graden ten opzichte van horizontaal zijn gemonteerd bijna optimale jaarlijkse prestaties.

Voor zonneverlichting op hekpalen en andere kleine decoratieve verlichtingsproducten op zonne-energie waarbij het paneel integraal deel uitmaakt van het productontwerp en door de fabrikant in een vaste hoek is gemonteerd, is het product doorgaans ontworpen voor een specifieke breedtegraad en mag het niet significant buiten die band worden gebruikt zonder verminderde prestaties te verwachten. Een voor tropisch gebruik ontworpen zonnelamp met een paneelkanteling van 15 graden zal aanzienlijk minder energie per dag oogsten op Noord-Europese breedtegraden, waar een kanteling van 50 graden geschikt zou zijn, wat er mogelijk toe kan leiden dat de lamp de hele nacht niet werkt.

Voor zonnepanelen met verstelbare kantelhoek op straatpalen in de breedtegraad van 20 tot 55 graden levert het instellen van de paneelkanteling op binnen 10 graden van de lokale breedtegraad minimaal 95 procent van de maximaal mogelijke jaarlijkse energieopbrengst op. , wat voldoende nauwkeurig is voor praktisch straatverlichtingsontwerp zonder de noodzaak van locatiespecifieke software voor zonnemodellering. Verstelbare kantelbevestigingen op straatlantaarnpalen op zonne-energie, waarmee de hoek van het paneel tijdens de installatie ter plaatse kan worden ingesteld, zijn daarom een ​​waardevol kenmerk voor producten die bedoeld zijn om over een breed geografisch bereik te worden ingezet.

Vermijden van schaduw: het meest praktische probleem bij de installatie van zonnepanelen

Zelfs een kleine schaduw die 5 tot 10 procent van het actieve oppervlak van een zonnepaneel bedekt, kan de opbrengst met 30 tot 50 procent verminderen vanwege de elektrische serieschakeling van cellen binnen het paneel, wat betekent dat de zwakste (meest beschaduwde) cel de stroomopbrengst van de hele string beperkt. Voor zonne-verlichting op hekpalen die zich in de buurt van tuinbomen, heggen of gebouwen bevinden, is schaduw halverwege de ochtend of halverwege de middag, wanneer de zonhoek relatief laag is, een veelvoorkomende oorzaak van onvoldoende opladen, waardoor het licht vóór het einde van de nacht uitgaat.

De praktische regel voor de beoordeling van de locatie van zonnepanelen is om ervoor te zorgen dat het paneel gedurende ten minste 6 uur per dag, gecentreerd op zonnemiddag, een onbelemmerd zicht op de hemel heeft, zonder schaduwwerpende objecten binnen een horizontale hoeksector van 90 graden (45 graden aan elke kant van het zuiden op het noordelijk halfrond). Schaduwkartering met behulp van een zonnepadcalculator-app waarbij de telefooncamera vanuit de beoogde montagepositie op de paneellocatie is gericht, is een eenvoudige en betrouwbare methode om vóór de installatie schaduwrisico's te identificeren.

Hekpaal-zonneverlichting en buitenstraatverlichting: selectie- en installatiebegeleiding

Zonne-verlichting voor hekpalen en straatverlichting voor buiten vervullen een complementaire rol in het spectrum van buitenverlichtingstoepassingen, van grensmarkering van eigendommen en decoratieve tuinverlichting op huishoudelijke schaal tot weg- en padveiligheidsverlichting op infrastructuurschaal. Om ze allemaal correct te selecteren en te installeren, moet u hun specifieke technische mogelijkheden en beperkingen begrijpen.

Fence Post-zonneverlichting: welke prestaties u kunt verwachten

Omheiningspalen op zonne-energie zijn decoratieve en functionele accentlampen die zijn ontworpen voor montage op paalkappen, poortpilaren en lage grensmuren. Ze gebruiken kleine monokristallijne zonnepanelen van 0,5 tot 2W, kleine nikkelmetaalhydride- of lithiumbatterijpakketten van 300 tot 800 mAh en LED-modules van 0,5 tot 3W die 30 tot 200 lumen lichtopbrengst produceren. Dit uitgangsniveau is geschikt voor padrandmarkering, esthetische definitie van tuingrenzen en algemene sfeer, maar is niet geschikt voor veiligheidskritische padverlichting of toegangsverlichting voor voertuigen, waarvoor de hogere uitgangsniveaus vereist zijn van buitenstraatverlichting of speciale padmasten met armaturen van 10 tot 30 W.

Kwalitatieve zonne-energielampen van gerenommeerde fabrikanten bereiken 8 tot 12 uur werking per nacht na een volledige dag opladen in direct zonlicht , met automatische in- en uitschakeling via een geïntegreerde fotocel. Budgetproducten met panelen en batterijen van mindere kwaliteit kunnen op een goede oplaaddag slechts 4 tot 6 uur meegaan en werken na meerdere opeenvolgende bewolkte dagen niet betrouwbaar. Het specificeren van producten met lithiumbatterijtechnologie in plaats van nikkel-metaalhydride verlengt de levensduur van ongeveer 500 cycli (ongeveer 18 maanden dagelijks gebruik) tot 2.000 of meer cycli (5 tot 6 jaar), een aanzienlijk duurzaamheidsverschil dat de bescheiden prijspremie rechtvaardigt van met lithium uitgeruste producten voor permanente tuininstallaties.

Straatverlichting voor buiten: specificatie voor betrouwbare commerciële prestaties

Buitenstraatverlichting voor commerciële, gemeentelijke en infrastructuurtoepassingen moet aan een aanzienlijk hogere prestatie- en duurzaamheidsnorm voldoen dan decoratieve tuinproducten. De belangrijkste specificaties die u moet verifiëren bij de aanschaf van buitenstraatverlichting bij een fabrikant van led-straatverlichting zijn onder meer:

• IP-classificatie: Minimale IP65 voor de armatuurbehuizing (stofdicht en beschermd tegen waterstralen uit elke richting); IP66 of IP67 verdient de voorkeur voor omgevingen aan de kust of met veel regen
• IK-beoordeling: Slagvastheid IK08 of IK09 voor armaturen in openbare ruimtes die onderhevig zijn aan vandalisme of accidentele impact
• LM80- en TM21-gegevens: Gepubliceerde lumenonderhoudsgegevens uit LM80-tests die de claim over de levensduur van de L70 van de LED-module bevestigen, die moet worden geverifieerd aan de hand van de door de fabrikant opgegeven geschatte levensduur om te bevestigen dat de claim wordt ondersteund door testgegevens in plaats van te worden geëxtrapoleerd op basis van onvoldoende testuren
• Overspanningsbeveiliging: Minimale overspanningsbeveiliging van 10 kV volgens IEC 61000-4-5 voor armaturen op blootgestelde, op palen gemonteerde installaties die gevoelig zijn voor door bliksem veroorzaakte transiënten op het voedingsnetwerk
• Classificatie lichtverdeling: Type II-, III- of IV-verdeling zoals gedefinieerd door IES-normen, afgestemd op de wegbreedte en poolafwijking om de vereiste uniformiteitsverhouding op het wegdek te bereiken
• Bedrijfstemperatuurbereik: Gespecificeerd voor het volledige omgevingstemperatuurbereik van het installatieklimaat, doorgaans min 40°C tot plus 50°C voor producten bedoeld voor wereldwijde inzet

Een verantwoordelijke fabrikant van led-straatverlichting zal voor elk armatuurmodel volledige fotometrische gegevensbestanden in IES- of EULUMDAT-formaat aanleveren, waardoor de lichtontwerper de armatuurgegevens kan importeren in industriestandaard ontwerpsoftware (zoals Dialux of Relux) en een gekwantificeerde conformiteitsberekening kan maken die aantoont dat de voorgestelde installatie voldoet aan de toepasselijke verlichtingssterktenorm voordat er masten worden besteld of geïnstalleerd.

Een fabrikant van LED-straatverlichting kiezen: belangrijkste evaluatiecriteria

De wereldmarkt voor LED-straatverlichting omvat honderden fabrikanten, variërend van hoogwaardige Europese en Noord-Amerikaanse merken met volledige verticale productie-integratie en uitgebreide certificeringsprogramma's van derden tot goedkope fabrikanten die producten van zeer variabele kwaliteit produceren zonder geverifieerde prestatiegegevens. Het selecteren van de verkeerde fabrikant van led-straatverlichting voor een groot infrastructuurprogramma kan resulteren in voortijdige armatuurstoringen, niet-conforme prestaties en vervangingskosten die eventuele initiële aanschafbesparingen in de schaduw stellen.

De volgende criteria bieden een gestructureerd raamwerk voor het evalueren van elke fabrikant van led-straatverlichting die wordt overwogen voor een belangrijke aanbesteding:

• Certificering door derden: Producten moeten ENEC (Europa), UL of DLC (Noord-Amerika), CB-schema of een gelijkwaardige nationale certificering dragen, die bevestigt dat het product door een onafhankelijk geaccrediteerd laboratorium is getest op basis van de relevante productveiligheids- en prestatienormen
• Transparantie over inkoop van LED-componenten: Premiumfabrikanten gebruiken LED-chips van topleveranciers (Cree, Lumileds, Osram, Seoul Semiconductor, Nichia) en kunnen de chipbron documenteren in productspecificaties; Het niet openbaar maken van LED-chips is een belangrijke risico-indicator voor producten die een hoge werkzaamheid claimen
• Onafhankelijke fotometrische tests: Fotometrische gegevens moeten worden gegenereerd door een geaccrediteerd goniofotometerlaboratorium (niet door de eigen instelling van de fabrikant) en de referentie van het testrapport moet verifieerbaar zijn; zelfgerapporteerde fotometrische gegevens zonder back-up van testrapporten van derden zijn onbetrouwbaar
• Ontwerp voor thermisch beheer: Het thermische beheersysteem van de armatuur (geometrie van het koellichaam, thermische interfacematerialen, LED-verbindingstemperatuur bij nominaal vermogen) is de belangrijkste bepalende factor voor het lumenbehoud op lange termijn; Fabrikanten die thermische simulatiegegevens of gemeten testresultaten van de junctietemperatuur leveren, demonstreren superieure producttechniek
• Garantievoorwaarden en financiële steun: Een productgarantie van vijf jaar van een fabrikant van led-straatverlichting met verifieerbare commerciële inhoud en een gevestigd servicenetwerk biedt zinvolle risicobeperking voor inkoop op infrastructuurschaal; Garanties van fabrikanten die gedurende de garantieduur mogelijk niet commercieel actief zijn, bieden geen praktische bescherming

Veelgestelde vragen

1. Hoe hoog zijn straatlantaarns op een standaard woonweg?

Straatlantaarns voor woonhuizen zijn doorgaans 5 tot 6 meter hoog op de meeste Europese en Aziatische markten. In Noord-Amerika komen masten van 7,6 tot 9,1 meter vaker voor in woonstraten vanwege de bredere wegdoorsneden. De hoogte wordt zo gekozen dat het vereiste verlichtingsniveau wordt bereikt bij de vereiste mastafstand voor de specifieke wegbreedte die wordt verlicht.

2. Wat zijn de typische straatlantaarnafmetingen voor een verkeersaderinstallatie?

Voor een verkeersmast van 8 tot 10 meter omvatten de typische afmetingen van straatlantaarns een basisdiameter van 100 tot 140 mm, een topdiameter van 42 tot 60 mm, een wanddikte van 3 tot 5 mm en een basisplaat van 300 x 300 mm tot 400 x 400 mm. De totale paalhoogte boven het maaiveld is 8 tot 10 meter, met een verankering van 0,5 tot 0,8 meter onder het maaiveld voor directe ingraafpalen.

3. Hoe hoog worden lichtmasten gebruikt voor gebiedsverlichting met hoge masten?

Hoge mastlichtmasten die worden gebruikt voor de verlichting van grote oppervlakken van havens, stadions, snelwegknooppunten en industriële terreinen variëren van 20 tot 45 meter hoog. Een stalen mastmast van 30 meter met daarop 12 tot 16 LED-schijnwerpers kan ongeveer 2 hectare verlichten bij een gemiddelde gehandhaafde verlichtingssterkte van 30 lux , waardoor hoge mastsystemen de meest economische oplossing per verlicht oppervlak zijn voor zeer grote open ruimtes.

4. Wat is de optimale richting en hoek van het zonnepaneel voor Solar All-in-One Lights?

De optimale richting van het zonnepaneel is richting de evenaar: pal zuid op het noordelijk halfrond en pal noord op het zuidelijk halfrond. De optimale kantelhoek is gelijk aan de lokale breedtegraad. Afwijkingen tot 30 graden ten opzichte van het zuiden verminderen de jaarlijkse opbrengst met minder dan 5 procent, maar afwijkingen boven de 45 graden veroorzaken aanzienlijke energieboetes die de betrouwbaarheid van de nachtelijke werking in gevaar brengen.

5. Hoe lang branden de zonnelampen op zonne-energie per nacht?

Hoogwaardige zonne-energielampen met lithiumbatterijen en efficiënte LED-modules bereiken dit 8 tot 12 uur gebruik per nacht na een volledige dag opladen in direct zonlicht . Budgetproducten met nikkel-metaalhydridebatterijen halen mogelijk slechts 4 tot 6 uur. Producten met lithiumbatterijen hebben een levensduur van 2.000 of meer cycli (5 tot 6 jaar bij dagelijks gebruik), vergeleken met 500 cycli voor nikkel-metaalhydride-alternatieven.

6. Wat zijn de belangrijkste soorten straatverlichting die in de moderne infrastructuur worden gebruikt?

De drie belangrijkste soorten straatverlichting die momenteel worden gebruikt, zijn LED-straatverlichting (dominant voor alle nieuwe op het elektriciteitsnet aangesloten installaties), HPS-straatverlichting (legacy-technologie wordt geleidelijk vervangen) en Solar All-in-One Lights (snelgroeiend voor off-grid en landelijke toepassingen). LED-straatverlichting biedt een efficiëntie van 150 tot 200 lm/W en een levensduur van 50.000 tot 100.000 uur, waardoor ze de duidelijke technische en economische keuze zijn voor op het elektriciteitsnet aangesloten systemen.

7. Welke hoogte hebben tuinlichtmasten en welk wattage van de tuinlampkop gebruiken ze?

Tuinlichtmasten zijn doorgaans 2,5 tot 4,5 meter hoog en worden gebruikt voor pad-, park- en landschapsverlichting op afstanden van 8 tot 15 meter. Een tuinlampkop voor een tuinpaal van 3 meter maakt doorgaans gebruik van LED's van 15 tot 30 watt, die 1.500 tot 3.000 lumen produceren bij een warmwitte kleurtemperatuur van 2.700 tot 3.000 K, die de voorkeur heeft in woon- en horecalandschappen.

8. Hoe kies ik voor een nieuw project tussen LED-straatverlichting en Solar All-in-One Lights?

Kies LED-straatverlichting voor elke locatie met een betrouwbare netaansluiting, een hoog verkeersvolume of gegarandeerde vereisten voor nachtelijk gebruik. Kies voor Solar All-in-One Lights waar de kosten voor de netaansluiting hoger zijn dan de premie voor het zonnestelsel (meestal geldt dit voor landelijke en afgelegen locaties die meer dan 200 tot 300 meter nieuwe ondergrondse kabel per paal vereisen), waar de piekzonuren gemiddeld minstens 4 uur per dag bedragen, en waar bewegingsgevoelig dimmen kan worden gebruikt om de levensduur van de batterij te beheren.

9. Welke certificeringen moet ik eisen van een fabrikant van led-straatverlichting?

Vereist ENEC-certificering voor Europese markten, UL- of DLC-vermelding voor Noord-Amerikaanse markten, en CB-schemacertificering voor internationale aanbestedingen. Alle producten moeten worden ondersteund door fotometrische gegevensbestanden van een geaccrediteerd extern goniofotometertestlaboratorium, LM80-lumenonderhoudstestgegevens die de bewering over de levensduur van de L70 bevestigen, en IP65 of hoger certificering voor bescherming tegen binnendringing door een geaccrediteerd testinstituut.

10. Wat is de hoogte van een straatlantaarn op een belangrijke snelweg?

Straatverlichting op snelwegen en snelwegen maakt gebruik van paalhoogtes van 10 tot 12 meter voor standaard eenarmige of tweearmige kolominstallaties ten dienste van vierbaanswegen met een breedte van 14 tot 20 meter. Op kruispunten, grote rotondes en kruispunten met meerdere rijstroken waar centraal geplaatste hoge mastverlichting de voorkeur heeft, zijn masthoogtes van 20 tot 30 meter standaard, waardoor een of twee masten de volledige omvang van een complexe weggeometrie vanuit centrale posities kunnen bestrijken in plaats van dat er tientallen kolommen langs de weg nodig zijn.

Straatlantaarnpalen, buitenstraatverlichting en zopnemasten vofmen wereldwijd de fysieke infrastructuur-ruggengraat van openbare en commerciële buitenverlichting, maar de gedetailleerde technische vragen rond hun ontwerp, levensduur, hoogte, installatie en prestaties worden zelden in toegankelijke, praktische diepgang behandeld buiten gespecialiseerde technische publicaties. Of u nu een gemeentelijke verlichtingsingenieur bent, een projectontwikkelaar die de verlichting specificeert voor een nieuwe onderverdeling, een facilitair manager die verantwoordelijk is voor een bestaand mastnetwerk, of een installateur die zich voorbereidt op de inbedrijfstelling van een nieuw verlichtingssysteem op zonne-energie, de antwoorden op vragen als wat is de levensverwachting van een straatlantaarnpaal, hoe lang is een straatlantaarn, hoe hoog is een lichtmast, hoe werken straatverlichting en wat is de optimale hoek voor montage van zonnepanelen op zonnepalen, allemaal van fundamenteel belang voor het nemen van goede beslissingen en het bereiken van systeemprestaties op de lange termijn.

De directe antwoorden op deze kernvragen zijn als volgt. De levensduur van een straatlantaarnpaal is afhankelijk van het materiaal en de omgeving, maar bedraagt ​​doorgaans 25 tot 50 jaar voor stalen palen met voldoende corrosiebescherming, 50 tot 80 jaar of langer voor betonnen palen en 20 tot 30 jaar voor aluminium palen onder standaardomstandigheden. Hoe hoog een straatlantaarn is, hangt af van het wegtype: 5 tot 6 meter voor voetpaden, 8 tot 12 meter voor verzamelwegen en 12 tot 20 meter voor grote uitvalswegen. Hoe hoog een lichtmast is in parkeer-, park- en commerciële landschapstoepassingen varieert van 4 tot 10 meter, afhankelijk van het dekkingsgebied en de esthetische vereisten. De installatie van straatlantaarns op zonne-energie omvat een systematisch proces van beoordeling van de locatie, voorbereiding van de fundering, montage van palen en inbedrijfstelling van panelen en armaturen, dat voor ervaren installateurs 2 tot 4 uur per paal in beslag neemt. De kantelhoek van het zonnepaneel op zonnepalen wordt doorgaans gelijkgesteld aan de geografische breedtegraad van de installatielocatie plus of min 5 tot 15 graden, afhankelijk van de seizoensgebonden energieprioriteit. De optimale hoek voor de opbrengst van zonnepanelen is de hoek die overeenkomt met de breedtegraad voor gebalanceerde prestaties het hele jaar door, of de breedtegraad plus 10 tot 15 graden voor installaties met prioriteit in de winter in gematigde klimaten. En hoe straatverlichting werkt, is de interactie van een stroombron, een fotocel of slimme controller, een drivercircuit en een LED of andere lichtbron die samen betrouwbare, geplande verlichting produceren. Dit artikel behandelt al deze vragen in volledige technische diepgang.

Wat is de levensverwachting van een straatlantaarnpaal: materialen, corrosie en levensduur

De vraag van wat is de levensduur van een straatlantaarnpaal heeft geen eenduidig antwoord, omdat de levensduur van de mast wordt bepaald door de combinatie van mastmateriaal, beschermende behandeling, blootstelling aan het milieu, onderhoudskwaliteit en structurele belastingsgeschiedenis. Straatlantaarnpalen die regelmatig worden geïnspecteerd, opnieuw geverfd of opnieuw gecoat wanneer de beschermende afwerking verslechtert, en die niet zijn blootgesteld aan botsingen met het voertuig of extreme wind, overschrijden routinematig hun ontwerplevensduur, terwijl masten in kustgebieden, hoge vochtigheid of zwaar gezouten wegen die onvoldoende onderhoud krijgen binnen 10 tot 15 jaar na installatie structurele achteruitgang kunnen vertonen.

Stalen straatlantaarnpalen: levensduur en corrosiebeheer

Staal is in de meeste landen het meest gebruikte materiaal voor straatlantaarnpalen en wordt gewaardeerd om zijn hoge sterkte-gewichtsverhouding, fabricagegemak en de mogelijkheid om via standaardproductieprocessen een breed scala aan dwarsdoorsnedevormen en -hoogten te bereiken. Thermisch verzinkte stalen palen (waarbij het staal wordt ondergedompeld in gesmolten zink om een ​​metallurgisch gebonden zinklaag te creëren) vertegenwoordigen de standaardspecificatie voor de meeste gemeentelijke toepassingen, waarbij de zinklaag kathodische bescherming biedt aan het onderliggende staal, zelfs als de coating bekrast of beschadigd is. Thermisch verzinkte stalen straatlantaarnmasten met voldoende dikte van de zinkcoating (doorgaans gemiddeld 85 micron voor masten in de ASTM A123 Grade 45-specificatie) bereiken een levensduur van 25 tot 50 jaar in landinwaartse niet-kustomgevingen, verminderend tot 15 tot 30 jaar in kustgebieden met regelmatige blootstelling aan zoutnevel, en mogelijk minder dan 20 jaar in zeer agressieve industriële of maritieme omgevingen zonder aanvullende beschermende coatings.

Het belangrijkste faalmechanisme van stalen straatlantaarnpalen is corrosie aan de basis van de paal, in de zone tussen 300 mm boven en 300 mm onder het grondoppervlak, waar afwisselend natte en droge omstandigheden, bodemchemie en de spleet tussen de paal en de betonnen fundering een bijzonder agressieve corrosieomgeving creëren. Dit is de reden waarom regelmatige basisinspectie, reiniging en hercoating van stalen palen de meest kritische onderhoudsactiviteit is om hun levensduur te verlengen. Veel paaldefecten die aan ouderdom worden toegeschreven, zijn feitelijk defecten die worden veroorzaakt door onbehandelde basiscorrosie die zich in de loop van 10 tot 20 jaar ontwikkelt, terwijl het bovengrondse gedeelte van de paal structureel gezond lijkt.

Betonnen straatlantaarnpalen: duurzaamheid en lange levensduur

Straatlantaarnpalen van voorgespannen of gewapend beton bieden de langste levensduur van alle gangbare paalmaterialen, waarbij goed geconstrueerde betonnen palen in niet-agressieve omgevingen routinematig 50 tot 80 jaar meegaan zonder significante structurele achteruitgang. De corrosieweerstand van betonnen palen onder normale bodem- en atmosferische omstandigheden is vanuit structureel oogpunt in wezen onbeperkt, omdat de betonmatrix niet onderhevig is aan de elektrochemische corrosie die de levensduur van stalen palen beperkt. Het belangrijkste duurzaamheidsprobleem voor betonnen palen op de lange termijn is wapeningscorrosie veroorzaakt door het binnendringen van chloride door strooizout of zeespray, wat na 20 tot 40 jaar in agressieve omgevingen kan leiden tot scheuren en afbladderen van de betondekking boven het wapeningsstaal. In tropische klimaten met hoge UV-intensiteit en frequente natte en droge cycli vertonen gesponnen betonnen palen met dicht, goed verdicht beton en voldoende dekking van de wapening (minimaal 25 mm in niet-agressieve omgevingen, 40 mm in maritieme zones) consistent een levensduur van 50 jaar of meer met minimaal onderhoud, afgezien van periodiek wassen om oppervlakteafzettingen te verwijderen.

Aluminium straatlantaarnpalen: lichtgewicht met gemiddelde levensduur

Straatlantaarnpalen van aluminiumlegering worden gespecificeerd in architecturale en commerciële landschapstoepassingen waar het lichte gewicht van aluminium de installatie vereenvoudigt en waar de natuurlijke geanodiseerde of gepoedercoate afwerking een acceptabel uiterlijk biedt met minimaal onderhoud. De levensduur van aluminium palen is doorgaans 20 tot 30 jaar in standaardomgevingen, waarbij het primaire degradatiemechanisme oppervlakte-oxidatie en putvorming in chloriderijke kustomgevingen is, in plaats van de corrosie door de muur die staal aantast. De mechanische sterkte van aluminium is lager dan die van staal bij een gelijkwaardig gewicht, waardoor aluminium palen over het algemeen geschikt zijn voor straatverlichtingstoepassingen op lagere hoogte (minder dan 10 meter) in plaats van de straatlantaarnpalen met hogere belasting en hoge mast die op hoofdwegen worden gebruikt.

Inspecteren en verlengen van de levensduur van de mast

Ongeacht het materiaal van de mast is regelmatige systematische inspectie de meest effectieve actie om de levensduur van een straatlantaarnpaal te maximaliseren. De beste praktijk uit de sector, weerspiegeld in normen zoals ANSI/NAAMM MH 26, beveelt visuele inspectie van straatlantaarnpalen aan met tussenpozen van 1 tot 2 jaar en een beoordeling van de structurele integriteit om de 5 jaar voor masten ouder dan 25 jaar oud. Bij de inspectie moet specifiek het volgende worden beoordeeld: de staat van de corrosie van de basis (met behulp van een kettingwikkel- of hamerslagtest om holle wandcorrosie in stalen palen te detecteren), de integriteit van bouten en funderingen, de staat en afdichting van het handgatdeksel, eventuele tekenen van vervorming door een botsing met het voertuig en de staat van de montagearm van de armatuur. Palen die in de kritieke basiszone meer dan 10 procent verlies aan dwarsdoorsnedeoppervlak vertonen, moeten worden gepland voor vervanging, ongeacht hun visuele verschijning boven de grond.

Hoe lang is een straatlantaarn en hoe lang is een lichtmast: hoogtenormen per toepassing

De hoogte van een Straatlantaarnpaal or Buiten straatverlichting De installatie is een van de belangrijkste ontwerpvariabelen in elk straatverlichtingsproject, omdat deze direct het verlichte oppervlak per mast, de uniformiteit van de verlichtingssterkte over het wegdek, de vereiste lichtopbrengst van de armatuur en de structurele belasting op de mast door wind en het armatuurgewicht bepaalt. Er is geen eenduidig ​​antwoord op de vraag hoe hoog een straatlantaarn is, omdat de optimale hoogte afhangt van de wegclassificatie, het vereiste verlichtingsniveau, de gebruikte mastafstand en het type armatuurverdeling dat wordt toegepast.

Standaardhoogten voor straatlantaarnpalen volgens weg- en locatieclassificatie

Hoe de masthoogte de verlichtingsprestaties beïnvloedt

De relatie tussen de hoogte van straatlantaarnpalen en de verlichtingssterkte op het wegdek volgt de omgekeerde kwadratische wet van verlichting: een verdubbeling van de montagehoogte vermindert de verlichtingssterkte direct onder de mast tot een kwart van de vorige waarde, maar vergroot het verlichte gebied bij een bepaald lux-niveau. Deze relatie betekent dat hogere masten met armaturen met een hoger vermogen dezelfde gemiddelde verlichtingssterkte kunnen bereiken op een wegdek met een grotere mastafstand, waardoor het totale aantal masten dat nodig is voor een bepaalde weglengte wordt verminderd. Voor een typische collectorweg die is ontworpen voor een gemiddelde verlichtingssterkte van 20 lux, bereikt een mast van 10 meter met een LED-armatuur van 10.000 lumen op een afstand van 35 meter vergelijkbare prestaties als een mast van 8 meter met een armatuur van 6.000 lumen op een afstand van 25 meter, waarbij de hogere optie ongeveer 30 procent minder masten nodig heeft en daardoor lagere kosten voor de civiele infrastructuur, ondanks de hogere kosten voor individuele masten en armaturen.

Overwegingen voor de hoogte van zonnepalen

Zonnepalen voor stand-alone straatlantaarnsystemen op zonne-energie voegen een hoogteontwerpoverweging toe die verder gaat dan de standaard fotometrische berekening: het fotovoltaïsche paneel aan de bovenkant van de paal mag niet worden overschaduwd door aangrenzende palen, bomen, gebouwen of andere obstakels tijdens de uren waarop de opwekking van zonne-energie het meest productief is (doorgaans van 9.00 tot 15.00 uur). Voor een installatie van zonnepalen langs een weg waar de panelen naar het zuiden (op het noordelijk halfrond) of naar het noorden (op het zuidelijk halfrond) gericht zijn, hangt de minimale paalafstand om schaduw tussen de palen te voorkomen af ​​van de paalhoogte en de hellingshoek van het zonnepaneel. Een algemene regel is dat de vrije afstand tussen de palen minimaal 3 keer de gecombineerde hoogte van de paal en de verticale projectie van het gekantelde paneel moet zijn om schaduw te voorkomen tijdens lage zonomstandigheden in de winter.

Hoe werken straatverlichting: van stroombron tot verlicht wegdek

Begrijpen hoe straatverlichting werkt op systeemniveau, met betrekking tot de stroomtoevoer, het besturingsmechanisme, de lichtbrontechnologie en de optische distributie, is de kennisbasis voor het specificeren, installeren en onderhouden van Buiten straatverlichting effectief. Moderne straatverlichtingssystemen, of het nu gaat om op het elektriciteitsnet werkende LED-units op conventionele straatlantaarnpalen of LED-systemen op zonne-energie op zonnepalen, delen dezelfde functionele architectuur van stroominvoer, stuurcircuit, driver en lichtbron, en verschillen voornamelijk in de manier waarop de stroom wordt geleverd aan de driverfase.

Het Power Delivery-systeem

Netaangedreven buitenstraatverlichting ontvangt wisselstroom (doorgaans 220 tot 240 volt bij 50 Hz in het grootste deel van de wereld, of 110 tot 120 volt bij 60 Hz in Noord-Amerika) via ondergrondse kabelcircuits die zijn aangesloten op een distributiestation of een lokaal voedingspunt. Het kabelcircuit is doorgaans driefasig voor grote netwerken, waarbij de afzonderlijke polen enkelfasig zijn aangesloten op de distributiekabel, waardoor de belasting over de drie fasen kan worden gebalanceerd. Het kabeltraject volgt de paallijn en wordt gewoonlijk begraven op een minimale diepte van 450 tot 600 mm onder het weg- of voetpadoppervlak in een kabelgoot of directe ingraafkabel die is goedgekeurd voor ondergronds gebruik buitenshuis.

Zonnepolen ontvangen hun stroom van het fotovoltaïsche paneel dat bovenaan de paal is gemonteerd en dat gelijkstroom (DC) genereert die evenredig is aan de invallende zonnestraling. Deze DC-uitgang wordt naar een laadregelaar gestuurd die het opladen van de batterij regelt om overladen te voorkomen en de batterij beschermt tegen diepe ontlading. De batterij slaat de zonne-energie overdag op en levert deze tijdens de nachtelijke werking aan de LED-armatuurdriver. Een goed ontworpen Zonnepolen-systeem met de juiste paneelgrootte, batterijcapaciteit en LED-wattage kan betrouwbare verlichting bieden gedurende 3 tot 5 opeenvolgende nachten zonder zonne-energie, waardoor het effectief is op locaties met langdurige bewolkte perioden die kenmerkend zijn voor maritieme en gematigde klimaten.

Het besturingssysteem: hoe straatverlichting weet wanneer ze aan en uit moeten gaan

De meest gebruikelijke controlemethode voor Buiten straatverlichting is de fotocel of foto-elektrische cel, een lichtgevoelig halfgeleiderapparaat dat op of nabij de armatuur is gemonteerd en dat de intensiteit van het omgevingslicht meet. De fotocel activeert het lampcircuit wanneer het omgevingslicht onder ongeveer 35 lux daalt (equivalent aan diepe schemering) en deactiveert het wanneer het omgevingslicht boven ongeveer 70 lux komt (om oscillatie te voorkomen die wordt veroorzaakt doordat wolken de zon gedeeltelijk blokkeren). De fotocel is een eenvoudige, betrouwbare en goedkope controlemethode die geen programmering of netwerkverbinding vereist en autonoom werkt zolang er stroom is. Fotocellen hebben een geschatte levensduur van 10 tot 15 jaar en moeten worden vervangen wanneer ze deze leeftijd bereiken, zelfs als ze nog steeds schijnbaar functioneel zijn, omdat defecte fotocellen die bij onjuiste lichtniveaus schakelen, ofwel elektriciteitsverspilling veroorzaken (de verlichting onnodig aan laten tijdens daglicht) of verminderde verlichtingsuren (de verlichting uitschakelen voordat het volledig donker is).

Astronomische tijdklokken worden gebruikt als primaire besturingsmethode of als back-up voor fotocellen, waarbij ze de exacte zonsondergang- en zonsopgangtijden voor de geïnstalleerde geografische locatie berekenen op basis van een geprogrammeerde coördinaat en datum, en het straatverlichtingscircuit op deze berekende tijden schakelen, ongeacht de werkelijke omgevingslichtomstandigheden. Moderne slimme bedieningen voor buitenstraatverlichting gaan nog verder en maken gebruik van netwerkcommunicatie (DALI 2-, Zhaga-, Zigbee- of LoRa-protocollen) om individuele armatuurbewaking en dimmen vanaf een centraal beheerplatform mogelijk te maken, waardoor energiebesparingen van 30 tot 50 procent mogelijk zijn door adaptief dimmen van circuits tijdens nachtelijke perioden met weinig verkeer.

De LED-driver en lichtbron in moderne straatverlichting

Moderne buitenstraatverlichting maakt gebruik van LED-lichtbronnen die worden aangedreven door elektronische constante stroom-drivercircuits. De driver converteert de voedingsspanning (AC-netvoeding voor eenheden op het elektriciteitsnet, DC-batterij voor Solar Poles-systemen) naar de specifieke gereguleerde stroom die nodig is voor de LED-array, waarbij deze stroom constant wordt gehouden, ongeacht variaties in de voedingsspanning en veranderingen in de LED-voorwaartse spanning met de temperatuur. De constante stroomdriver is het cruciale onderdeel voor de levensduur van LED's: LED-arrays die worden aangedreven met constante stroom en een lage rimpel ervaren veel lagere thermische en elektrische spanning dan vergelijkbare LED's die worden aangedreven door eenvoudigere circuits met een hoge rimpelstroom, en de kwaliteit van de driver is doorgaans de belangrijkste bepalende factor voor de levensduur van LED-armaturen in het veld.

Moderne LED-straatarmaturen met een vermogen van 130 tot 200 lumen per watt vertegenwoordigen een energiebesparing van 40 tot 65 procent vergeleken met de hogedruknatriumarmaturen (HPS) die ze vervangen, en hun geschatte levensduur van 50.000 tot 100.000 uur tot L70 (het punt waarop de output afneemt tot 70 procent van de initiële waarde) is 3 tot 6 keer langer dan de levensduur van de HPS-lamp, waardoor de onderhoudsfrequentie en -kosten dramatisch worden verlaagd van de totale straatlantaarnpalen en het armatuursysteem gedurende de gebruiksperiode.

Installatie van straatverlichting op zonne-energie: een complete stapsgewijze handleiding

De installatie van straatverlichting op zonne-energie op zonnepalen is een technisch proces dat verschilt van de conventionele installatie van straatverlichting op elektriciteitsnet, waarbij extra overwegingen betrokken zijn voor paneeloriëntatie, installatie van de batterij, installatie van de laadregelaar en inbedrijfstelling van het systeem die specifiek zijn voor de off-grid zonne-energiearchitectuur. Een systematisch installatieproces, uitgevoerd door opgeleid personeel, levert een systeem op dat 8 tot 12 jaar betrouwbaar zal functioneren voordat vervanging van grote onderdelen nodig is; een slecht uitgevoerde installatie kan leiden tot vroegtijdige batterijstoring, onvoldoende lading of inbedrijfstellingsfouten die moeilijk te diagnosticeren en te corrigeren zijn nadat de mast is geplaatst.

Beoordeling vóór installatielocatie

Voordat met funderingswerkzaamheden wordt begonnen, moet elke voorgestelde locatie voor Solar Poles worden beoordeeld op toegang tot zonne-energie om te bevestigen dat het paneel het hele jaar door voldoende onbelemmerd zonlicht zal ontvangen. Bij de beoordeling van de locatie moet het volgende worden geëvalueerd:

• Schaduwanalyse: Elk object (gebouw, boom, reclamebord, aangrenzende paal) binnen een boog van 30 graden boven de horizon in de richting waarin het paneel zal wijzen, moet worden onderzocht en het schaduwpad moet worden berekend voor de zonnehoek tijdens de winterzonnewende, wat de slechtste schaduwomstandigheid vertegenwoordigt. Zelfs gedeeltelijke schaduw van een klein deel van een fotovoltaïsch paneel kan de totale systeemopbrengst met 50 tot 80 procent verminderen in seriegeschakelde paneelconfiguraties vanwege het schaduwmaskerende effect op de stringstroom.
• Bodemonderzoek: Bevestig het draagvermogen van de grond en de bodemgesteldheid op de voorgestelde paallocatie om de vereiste funderingsdiepte en -diameter te bepalen. Zachte of drassige grond kan een grotere fundering of heipaalinstallatie vereisen om voldoende stevigheid van de paalbasis te verkrijgen voor de verwachte windbelasting op de combinatie van paal en paneel.
• Lokale windgegevens: Identificeer de ontwerpwindsnelheid voor de installatielocatie op basis van de toepasselijke nationale windbelastingnorm. Zonnemasten hebben een groter effectief windoppervlak dan conventionele straatlantaarnpalen, omdat het fotovoltaïsche paneel een aanzienlijk vlak oppervlak voor de wind biedt, waardoor aanzienlijke kantelmomenten aan de paalbasis worden gegenereerd waarmee rekening moet worden gehouden in de fundering en het structurele ontwerp van de paal.

Voorbereiding van de fundering en installatie van palen

1. Graaf het funderingsgat uit. Typisch een diameter van 400 tot 600 mm en een diepte van 1.000 tot 1.500 mm voor standaard zonnepalen van 5 tot 8 meter hoog, proportioneel opgeschaald voor hogere masten. De bodem van het gat moet zich in stevige, ongestoorde grond bevinden; Als er op de vereiste diepte vulmateriaal of zacht materiaal wordt aangetroffen, verleng dan het gat totdat er een stevige ondergrond is bereikt.
2. Installeer de ankerboutgroep en de leiding. Plaats de ankerboutkooi op de juiste hoogte en richting voor de boutcirkeldiameter en het boutpatroon van de paal. Giet een betonnen blinderingslaag van 100 mm aan de onderkant van de uitgraving, plaats de boutkooi op de juiste hoogte boven het afgewerkte niveau (doorgaans 50 tot 80 mm schroefdraad zichtbaar boven het niveau van de grondplaat) en installeer eventuele kabeldoorvoeren of kabeldoorvoeren die nodig zijn voor de accuverbindingskabel van de paal naar de accubak als de accu op de grond is gemonteerd in plaats van op een paal.
3. Giet de betonnen fundering. Gebruik beton met een sterkte van minimaal C25 (25 MPa) voor het storten van de fundering, waarbij u ervoor zorgt dat het beton zonder holtes rond de ankerboutkooi wordt geplaatst en voldoende wordt verdicht. Laat het beton minimaal 48 uur (bij voorkeur 72 uur) uitharden voordat u de paal monteert, om te voorkomen dat de posities van de ankerbouten worden verstoord voordat het beton voldoende sterkte heeft bereikt.
4. Richt de paal op. Gebruik een mobiele kraan, een telescopische verreiker of een handmatig hefsysteem dat geschikt is voor het gewicht van de paal. Laat de basisplaat van de paal op de ankerboutgroep zakken en installeer de stelmoeren en borgmoeren in de juiste volgorde om een ​​schietlood te verkrijgen. Controleer of de paal loodrecht staat met behulp van een waterpas op twee loodrechte vlakken en pas de stelmoeren aan voordat u ze definitief vastdraait. De richting van de montagebeugel van het paneel moet tijdens de montage van de paal op de juiste kompasrichting worden ingesteld (naar het zuiden gericht op het noordelijk halfrond) voordat de moeren volledig worden vastgedraaid.
5. Monteer het zonnepaneel in de juiste kantelhoek. Bevestig het fotovoltaïsche paneel aan de paneelmontagebeugel onder de kantelhoek die is berekend voor de installatiebreedte. Stel de hoek in met behulp van een hoekmeter of hellingsmeter om er zeker van te zijn dat het paneelvlak de gespecificeerde helling ten opzichte van horizontaal heeft, voordat u alle paneelmontagebevestigingen volledig vastdraait.
6. Installeer de batterij en de laadcontroller. Monteer de accubak (ongeacht of deze op een middenhoogte op een paal is gemonteerd of op de grond naast de paalbasis is gemonteerd) in de aangegeven positie. Sluit de laadregelaar aan op de positieve en negatieve polen van het paneel, de positieve en negatieve polen van de accu en de positieve en negatieve polen van de belasting (LED-armatuurdriver) in de volgorde die is aangegeven in de installatiehandleiding van de laadcontroller. Een onjuiste aansluitvolgorde bij sommige laadcontrollerontwerpen kan de controller onherstelbaar beschadigen.
7. Stel het systeem in bedrijf en test het. Terwijl het paneel is aangesloten en daglicht beschikbaar is, controleert u of de batterij-oplaadindicator van de laadcontroller actief opladen aangeeft. Activeer de schemersensor handmatig (door het paneel tijdelijk af te dekken) en bevestig dat de LED-armatuur wordt geactiveerd met de geprogrammeerde helderheid en dat de controllerinstellingen (aan-tijd, dimprofiel en eventuele bewegingssensorfunctie) correct zijn geprogrammeerd voor de vereisten van de locatie.

Kantelhoek van zonnepaneel en optimale hoek voor zonnepaneel: de definitieve technische gids

De kantelhoek van zonnepaneel on Zonnepolen is de hoek tussen de voorkant van het fotovoltaïsche paneel en het horizontale vlak, gemeten in graden. Het is een van de technisch meest belangrijke installatieparameters voor elk zonne-energiesysteem, omdat het direct bepaalt hoeveel zonnestraling het paneel het hele jaar door ontvangt, wat op zijn beurt de dagelijkse en jaarlijkse energieopbrengst van het paneel bepaalt en daarmee de geschiktheid van het zonnesysteem voor de beoogde belasting. Het begrijpen van zowel het algemene principe van de optimale hoek voor zonnepanelen als de specifieke aanpassingsredenen voor verschillende seizoensprioriteiten is essentieel voor het correct specificeren en inbedrijfstellen van Solar Poles-systemen.

De breedtegraadregel: basis van de kantelhoekselectie van zonnepanelen

Het fundamentele principe dat de optimale hoek voor zonnepanelen bepaalt, is dat het paneelvlak loodrecht op de gemiddelde zonnestralingsvector moet zijn gericht voor de betreffende locatie en het betreffende seizoen. Omdat het schijnbare pad van de zon aan de hemel verandert met de seizoenen (hoger in de zomer, lager in de winter), verandert de hoek waaronder een gekanteld vast paneel deze straling het beste onderschept, ook per seizoen. Voor een evenwichtige energieproductiedoelstelling het hele jaar door is de optimale kantelhoek voor een vast paneel op het noordelijk halfrond ongeveer gelijk aan de geografische breedtegraad van de installatie, en moet het paneel naar het zuiden gericht zijn. Voor een installatie op het zuidelijk halfrond is de equivalente optimale hoek ook ongeveer gelijk aan de geografische breedtegraad, maar het paneel is naar het echte noorden gericht.

Als praktische gids: bij een straatlantaarn op zonne-energie in Bangkok, Thailand (breedtegraad ongeveer 14 graden noorderbreedte) moet het paneel 14 graden gekanteld zijn ten opzichte van de horizontale richting, pal op het zuiden; een systeem in Madrid, Spanje (breedtegraad ongeveer 40 graden noorderbreedte) zou op 40 graden moeten worden ingesteld; en een systeem in Oslo, Noorwegen (breedtegraad ongeveer 60 graden noorderbreedte) moet op 60 graden worden gekanteld. Elk van deze instellingen biedt het hele jaar door de beste gemiddelde energieopbrengst voor de betreffende locatie, waarbij doorgaans een jaarlijkse energieopbrengst wordt geproduceerd binnen 5 procent van het theoretisch maximaal haalbare met een zonnevolgsysteem met twee assen.

De kantelhoek aanpassen voor seizoensprioriteit

De kantelhoek van solar panel can be adjusted from the latitude matched angle to prioritize either summer or winter energy production depending on the seasonal lighting demand profile of the application:

• Breedtegraad min 10 tot 15 graden (ondiepere kanteling): Verhoogt de energieproductie in de zomer ten koste van de winterproductie. Deze instelling is geschikt voor zonnepalen in tropische en subtropische gebieden waar zomerse onweersbuien zorgen voor bewolkte perioden die een maximale paneelefficiëntie vereisen tijdens de langere zomerdagen, en waar de winternachten kort genoeg zijn zodat het zonnestelsel voldoende tijd heeft om op te laden, zelfs bij verminderde winterinstraling.
• Breedtegraad plus 10 tot 15 graden (steilere kanteling): Verhoogt de energieproductie in de winter ten koste van de zomerproductie. Deze instelling is de juiste specificatie voor zonnepalen op gematigde en hoge breedtegraden (boven 35 graden noorderbreedte), waar de winternachten lang zijn, de zonnestraling laag is in de wintermaanden en het risico dat de batterij onvoldoende lading behoudt tijdens langdurige bewolkte winterperioden de belangrijkste ontwerpbeperking is. Een Solar Poles-installatie in het Verenigd Koninkrijk op 51 graden noorderbreedte zou bijvoorbeeld doorgaans een kantelhoek van het paneel van 60 tot 65 graden specificeren in plaats van de breedtegraad van 51 graden, omdat de toename van 10 tot 14 graden in de winterhoek aanzienlijk meer energie opvangt tijdens de kritieke periode van november tot februari, wanneer de zonnebron het zwakst is en de vraag naar verlichting (lange nachten) het hoogst is.
• Breedtegraadhoek (gebalanceerde kanteling): De juiste instelling voor de meeste zonnepalen op de middelste breedtegraad waar geen specifieke seizoensprioriteit van toepassing is, waardoor de beste gemiddelde energieproductie het hele jaar door wordt geboden met consistente prestaties in alle seizoenen.

Overwegingen bij zelfreiniging en het effect van kantelen op paneelvervuiling

Een praktisch voordeel van steilere kantelhoeken van panelen op zonnepalen in stoffige, droge of vervuilde omgevingen is een verbeterde zelfreiniging tijdens regenbuien. Panelen die op een hoek van 30 graden of meer zijn gekanteld, laten het regenwater met voldoende snelheid ontsnappen om opgehoopt stof en vuil van het paneeloppervlak af te voeren, terwijl panelen die op minder dan 15 graden zijn gekanteld de neiging hebben om water in oppervlaktespanning vast te houden en vuil te laten bezinken als het water verdampt, waardoor een dunne bodemkorst ontstaat die zich over het paneeloppervlak ophoopt en de productie in droge seizoenen met 5 tot 20 procent kan verminderen. Voor Solar Poles-installaties in semi-aride gebieden met weinig regenval biedt het specificeren van een kantelhoek naar het bovenste uiteinde van het optimale bereik (breedtegraad plus 10 tot 15 graden) een indirect zelfreinigend voordeel naast het voordeel van de optimalisatie van de winterenergie.

Straatlantaarnpalen, buitenstraatverlichting en zonnepalen selecteren voor verschillende projecten

Bij de uiteindelijke selectie van het type straatlantaarnpalen, de specificaties voor buitenstraatverlichting en de configuratie van zonnepalen voor een bepaald project moet een afweging worden gemaakt tussen prestaties, kosten, levensduur en praktische installatieoverwegingen die specifiek zijn voor de locatie en toepassing. De volgende selectierichtlijnen hebben betrekking op de meest voorkomende projecttypen die u tegenkomt op het gebied van gemeentelijke, commerciële en residentiële buitenverlichting.

Wanneer kiest u voor zonnepalen boven straatlantaarnpalen op elektriciteitsnet?

Zonnemasten hebben in de volgende omstandigheden de voorkeur boven straatlantaarnpalen op elektriciteitsnet:

• Locaties zonder nettoegang of met hoge netaansluitkosten: Landelijke wegen, afgelegen gemeenschapspaden, toegangsroutes voor de landbouw en elke locatie waar het dichtstbijzijnde netaansluitpunt zich meer dan 30 tot 50 meter van de verlichtingsinstallatie bevindt, moeten standaard op zonnepalen worden ingesteld, tenzij de omstandigheden ter plaatse (extreme schaduw, zeer hoge breedtegraad) een adequate opvang van zonne-energie verhinderen. Een netaansluiting van $50 tot $200 per meter kabelgeleiding en installatiekosten maakt Solar Poles economisch superieur in de meeste off-grid situaties, zelfs bij hogere initiële armatuur- en mastkosten.
• Projecten met snelle implementatievereisten: Zonnepolen can be installed in a single day per pole without the civil works lead time associated with electrical infrastructure. Emergency lighting installations, temporary event lighting, and phased development lighting can be commissioned within days using Solar Poles.
• Milieugevoelige locaties: Natuurreservaten, parken, erfgoedlocaties en locaties waar het graven van elektrische kabels boomwortels, archeologische afzettingen of milieukenmerken zou beschadigen, zijn natuurlijke kandidaten voor zonnepalen die slechts één fundering nodig hebben zonder dat er kabels tussen de palen lopen.

Structurele specificatievereisten voor verschillende poolhoogtes

De structurele specificatie van straatlantaarnpalen neemt aanzienlijk toe met de hoogte, omdat het kantelmoment aan de basis van de mast (dat is wat de fundering en de dwarsdoorsnede van de mast moeten weerstaan) toeneemt met zowel het kwadraat van de hoogte (voor windbelasting op de mast zelf) als lineair met de hoogte (voor de windbelasting op de armatuur en, voor zonnepalen, het fotovoltaïsche paneel). Een stalen straatlantaarnpaal van 12 meter in een ontwerpwindzone met een snelheid van 120 km/u moet bestand zijn tegen een kantelmoment van de basis dat ongeveer 4 maal groter is dan een gelijkwaardige mast van 6 meter met dezelfde dwarsdoorsnede en armatuurspecificatie, waardoor ofwel een grotere mastdiameter, een zwaardere wanddikte of een diepere fundering nodig is, waardoor de installatiekosten aanzienlijk stijgen. Deze structurele kostenescalatie met de hoogte is een van de redenen dat fotometrische ontwerpoptimalisatie (het kiezen van de minimaal adequate masthoogte voor de vereiste verlichtingssterktestandaard in plaats van standaard de hoogste beschikbare mast te gebruiken) belangrijk is voor het beheer van de projectkosten bij de aanschaf van straatlantaarnpalen.

Beste onderhoudspraktijken voor straatlantaarnpalen en zonnemasten

Een proactief onderhoudsprogramma voor straatlantaarnpalen, buitenstraatverlichting en zonnemasten verlengt de effectieve levensduur van alle systeemcomponenten aanzienlijk en voorkomt de versnelde achteruitgang die leidt tot vroegtijdige ongeplande vervanging. De volgende onderhoudsprioriteiten zijn van toepassing op alle mast- en armatuurtypes:

• Jaarlijkse visuele inspectie: Loop elk jaar het volledige mastennetwerk af om eventuele masten te identificeren en te registreren die zichtbare schade vertonen als gevolg van een botsing met een voertuig, corrosie van de basis, vervorming van de armatuurarm of vandalisme dat onmiddellijke aandacht vereist. Fotografeer alle defecten voor onderhoudsregistratie en geef prioriteit aan reparaties op basis van de ernst van het veiligheidsrisico.
• Zonnepaneelreiniging op zonnepalen: In omgevingen met veel stof, pollen of vervuiling in de atmosfeer moeten de fotovoltaïsche panelen minstens tweemaal per jaar worden gereinigd met schoon water en een zachte wisser om de energieinzameling efficiënt te houden. Zelfs een dunne laag stof die de doorlaatbaarheid van het paneel met 5 procent vermindert, kan zich vertalen in een proportionele vermindering van de batterijlading en de beschikbare verlichtingsuren per nacht.
• Testen van batterijcapaciteit voor zonnepalen: De capaciteit van lithium-ijzerfosfaatbatterijen in zonnepalen zou jaarlijks na het derde jaar van dienst moeten worden gecontroleerd om eventuele batterijen te identificeren die meer dan 20 procent van hun nominale capaciteit hebben verloren en mogelijk de drempel van onvoldoende nachtelijke levering in winterse omstandigheden naderen.
• Fotometrische beoordeling armatuur: Na 5 jaar LED-gebruik vergelijkt u de gemeten grondverlichtingssterktewaarden met het ontwerpdoel om te bepalen of de vermindering van de armatuuropbrengst een aanpassing van het dimschema of een vroegtijdige vervanging van de armatuur vereist om te blijven voldoen aan de toepasselijke verlichtingsnorm voor de weg of ruimte die wordt bediend.

Referenties

Verhelderende Engineering Society (2014). ANSI/IES RP 8 14: Rijbaanverlichting. IES, New York.

Nationale vereniging van architecturale metaalfabrikanten (2015). ANSI/NAAMM MH 26: Gidsspecificaties voor het ontwerp van metalen vlaggenmasten en verlichtingsnormen. NAAMM, Chicago, Illinois.

Duffie, JA, en Beckman, WA (2013). Solar Engineering van thermische processen, 4e editie. Wiley, Hoboken, NJ. (Optimale zonnepaneelhoek en seizoensgebonden hellingsberekeningen.)

Internationaal Energieagentschap (2020). World Energy Outlook 2020: zonne-PV-technologie. IEA, Parijs.

ASTM Internationaal (2017). ASTM A123/A123M: standaardspecificatie voor zinkcoatings (thermisch verzinkt) op ijzer- en staalproducten. ASTM, West Conshohocken, PA.

Luque, A., en Hegedus, S. (red.) (2011). Handboek van fotovoltaïsche wetenschap en techniek, 2e editie. Wiley, Chichester, Verenigd Koninkrijk.

Commissie Internationale de l'Eclairage (2010). CIE 115: Verlichting van wegen voor motor- en voetgangersverkeer. CIE, Wenen.

Normen Australië (2016). AS/NZS 1158: Verlichting voor wegen en openbare ruimtes. SAI Global, Sydney.

Diaf, S., Diaf, D., Belhamel, M., Haddadi, M., en Louche, A. (2007). Een methodologie voor de optimale dimensionering van een autonoom hybride PV/wind-systeem. Energiebeleid, 35(11), 5708–5718.

Amerikaanse ministerie van Energie (2022). Solar Energy Technologies Office: Prestaties van fotovoltaïsche zonne-energiesystemen. DOE, Washington, DC.

Buitenverlichting op zonne-energie en off-grid stroomoplossingen zijn veel verder geëvolueerd dan de standaard alles-in-één tuinpaalverlichting. Drie steeds meer gespecificeerde productcategorieën vertegenwoordigen deze evolutie: de losse zonnepaal, de cilinderzonnepaal en het flexibele zonnepaneel. Elk van deze oplossingen lost een specifiek probleem op bij het verzamelen van zonne-energie en het verlichtingsontwerp in de open lucht, en het kiezen van de juiste hangt ervan af of uw prioriteit ligt bij verlichting op straatniveau met een hoog lumengehalte, een compacte stedelijke esthetiek of de mogelijkheid om de zonnecollector aan te passen aan onregelmatige of gebogen oppervlakken. In deze gids wordt beschreven hoe elk product is gebouwd, waar het het beste presteert, welke specificaties moeten worden geëvalueerd en hoe deze drie technologieën onafhankelijk kunnen worden gecombineerd of ingezet om te voldoen aan de werkelijke eisen op het gebied van zonne-energie en verlichting.

Gescheiden zonnepaal: hoogwaardige straatverlichting op zonne-energie

EEN gescheiden zonnepool systeem plaatst het zonnepaneel en de lichtbron op fysiek gescheiden montageconstructies, verbonden door bedrading in plaats van geïntegreerd in een enkele eenheid. De zonnepaneelconstructie is gemonteerd op een eigen speciale paal of beugel, geoptimaliseerd voor maximale blootstelling aan de zon, terwijl de verlichtingsmast de armatuurconstructie draagt ​​die is geoptimaliseerd voor de verlichtingshoek en -verdeling. Deze scheiding lost een van de fundamentele beperkingen van geïntegreerde straatverlichting op zonne-energie op: de afweging tussen paneeloriëntatie voor maximale zonne-opbrengst en armatuuroriëntatie voor optimale lichtverdeling.

Waarom scheiding belangrijk is voor zonne-energie en lichtopbrengst

Bij een geïntegreerde straatlantaarn op zonne-energie zijn het paneel en de lampkop ten opzichte van elkaar gefixeerd. EENls de installatielocatie vereist dat de armatuur in een specifieke richting wijst voor de verlichting van de weg, staat het paneel mogelijk niet optimaal in de richting van de zon. Op hogere breedtegraden, waar de zon zich onder een lagere elevatiehoek bevindt, kan dit compromis de zonnecollector verminderen 15 tot 30% vergeleken met een paneel dat in de optimale kantelhoek is gemonteerd . Een gescheiden zonnepaal elimineert dit compromis volledig. Het paneel kan onafhankelijk van de armatuur worden gekanteld en georiënteerd, waardoor de energieopbrengst wordt gemaximaliseerd, terwijl de armatuur precies daar staat waar verlichting nodig is.

Het praktische voordeel is meetbaar in de systeemoutput. Een gescheiden zonnemastsysteem met een vermogen van 200 W kan een LED-armatuur van 100 W gedurende aanzienlijk langere nachtelijke bedrijfsperioden ondersteunen in vergelijking met een gelijkwaardig geïntegreerd systeem waarbij de paneeloriëntatie beperkt is, omdat het paneel consequent meer energie per dag verzamelt. In regio's met minder dan vier piekzonuren per dag kan dit verschil tussen geoptimaliseerde en suboptimale paneeloriëntatie bepalen of het systeem gedurende de wintermaanden voldoende verlichting biedt of een aanvulling op het elektriciteitsnet nodig heeft.

Structureel ontwerp van gescheiden zonnepalen

Gescheiden zonnepaalsystemen bestaan doorgaans uit de volgende samenwerkende componenten:

• Zonnepaneelpaal of beugel : Een speciale montagestructuur, meestal van staal of aluminium, die een of meer zonnepanelen ondersteunt in de optimale kantelhoek en kompasrichting voor de installatielocatie. Dit kan een op zichzelf staande paal zijn of een zijarmbeugel die aan een bestaande constructie is bevestigd.
• Verlichtingspaal : Een losse gegalvaniseerde stalen of aluminium paal die het LED-armatuur op de juiste montagehoogte draagt. De masthoogte voor straatverlichtingstoepassingen varieert doorgaans van 6 tot 12 meter , met armverlengingen die de armatuur positioneren boven de rijbaan of het pad dat wordt verlicht.
• Batterijkast : Een weerbestendige behuizing aan de onderkant van een van de polen waarin de lithium-ion- of lithium-ijzerfosfaat (LFP)-batterijbank, de laadregelaar en de bedradingsaansluitingen zijn ondergebracht. Gescheiden systemen gebruiken doorgaans grotere accubanken dan geïntegreerde eenheden, omdat ze zijn ontworpen voor langere bedrijfsperioden en een hoger vermogen.
• Laadregelaar : Een MPPT-laadcontroller (Maximum Power Point Tracking) die is afgestemd op de paneelarray en de accubank. MPPT-controllers uitpakken tot 30% meer energie van zonnepanelen onder variabele instralingsomstandigheden in vergelijking met PWM-controllers (pulsbreedtemodulatie), waardoor ze de standaardspecificatie zijn voor gescheiden zonnepoolsystemen waarbij energie-efficiëntie van cruciaal belang is.
• LED-armatuur : Een hoogefficiënte LED-weg- of terreinverlichtingsmodule met een optisch ontwerp afgestemd op de montagehoogte en de breedte van het te verlichten gebied. De gebruikelijke efficiëntieclassificaties voor hoogwaardige LED-armaturen die in gescheiden zonnesystemen worden gebruikt, zijn: 150 tot 180 lumen per watt , waardoor een hoge lichtopbrengst mogelijk is met een bescheiden stroomverbruik.

EENpplications Best Suited to Separated Solar Pole Systems

• Landelijke wegen- en snelwegverlichting waar aansluiting op het elektriciteitsnet onpraktisch of onbetaalbaar is
• Parkeerplaatsen en commerciële faciliteiten vereisen een hoge lichtopbrengst en lange bedrijfsuren
• Sportfaciliteiten, gemeenschapsparken en recreatiegebieden op off-grid of semi-grid locaties
• Beveiligingsverlichting voor industriële locaties waarbij de paneeloriëntatie volledig kan worden geoptimaliseerd, onafhankelijk van de plaatsing van de armatuur
• Installaties op hogere breedtegraden (boven 40 graden noord of zuid) waar optimalisatie van de paneelkanteling de grootste impact heeft op de energieverzameling in de winter

Belangrijke specificaties om te evalueren voor gescheiden zonnepalen

Bij het specificeren van een gescheiden zonnepalensysteem bepalen de volgende parameters of het systeem het hele jaar door voldoende verlichting zal leveren op een bepaalde locatie:

• Wattage van het paneel in verhouding tot het wattage van de armatuur : Een algemene regel is dat het wattage van het paneel minimaal 3 tot 4 keer het wattage van de armatuur moet zijn als het systeem naar verwachting 10 tot 12 uur per nacht zal werken op locaties met 4 tot 5 piekzonuren per dag. Hogere paneel-lampverhoudingen zorgen voor meer autonomie tijdens bewolkte periodes.
• Batterijcapaciteit in wattuur : De batterijcapaciteit moet minimaal zijn 3 tot 5 dagen autonome werking volgens het nominale verlichtingsschema zonder input van de zon, om rekening te houden met langdurige bewolkte perioden in het klimaat van de projectlocatie.
• Windbelasting van de paneelmontagestructuur : Gescheiden paneelpalen bieden een groter windbelastingsoppervlak dan geïntegreerde eenheden. Bij het constructief ontwerp moet rekening worden gehouden met lokale windsnelheidseisen, doorgaans met gemiddelde windsnelheden over 10 minuten van 40 tot 60 meter per seconde op blootgestelde locaties.

Cilinder Solar Pole: Geïntegreerde zonne-verlichting met architectonische vorm

EEN cilinder zonnepaal integreert het zonnepaneel, de batterij, de laadregelaar en de armatuur binnen een enkele cilindrische poolstructuur. In tegenstelling tot conventionele geïntegreerde straatlantaarns op zonne-energie, waarbij een plat paneel bovenop een standaardpaal zit, wikkelt de cilinder op zonne-energie het energieopvangoppervlak rond of in de paal zelf, waardoor een visueel samenhangend, architectonisch verfijnd product ontstaat dat past bij stedelijke pleinen, voetgangersgebieden, parken en ontwerpbewuste buitenomgevingen.

Hoe cilinder-zonnepalen energie opwekken

De energieverzamelingsmethode in cilinderzonnepalen maakt gebruik van flexibel fotovoltaïsch materiaal dat rond het cilindrische pooloppervlak is gewikkeld, of van een reeks platte of gebogen paneelsecties die radiaal rond de pool zijn gerangschikt om een cilinder- of bijna-cilindergeometrie te vormen. Beide benaderingen bieden een belangrijk voordeel ten opzichte van ontwerpen met enkelvoudige flatpanels: omnidirectionele zonnecollector. Omdat het paneelmateriaal tegelijkertijd naar meerdere kompasrichtingen is gericht, verzamelt de paal zonne-energie tijdens de ochtend-, middag- en middagzon zonder dat tijdens de installatie oriëntatie op een specifieke kompasrichting nodig is.

De omnidirectionele verzamelkarakteristiek maakt cilinderzonnepalen bijzonder geschikt voor stedelijke locaties waar gebouwen, bomen en andere constructies een flatpanel met één oriëntatie gedurende delen van de dag in de schaduw kunnen stellen. Door het verzameloppervlak over de volledige omtrek van 360 graden te spreiden, blijft de totale per dag verzamelde energie consistenter over verschillende locaties heen dan bij een flatpanel-equivalent. Onderzoek naar cilindrische fotovoltaïsche configuraties heeft een verzamelefficiëntie aangetoond van 85 tot 92% van de energie die een plat paneel met een gelijkwaardig totaal celoppervlak zou verzamelen als het optimaal gekanteld zou zijn , terwijl deze collectie wordt geleverd ongeacht de pooloriëntatie ten opzichte van noord-zuid.

Interne componenten en systeemintegratie

De cilindrische vormfactor vereist een compacte integratie van alle systeemcomponenten binnen de maststructuur. Typisch huis met cilinder-zonnepaalsystemen:

• Lithium-ijzerfosfaat (LFP) batterijcellen : Geplaatst in cilindrisch of prismatisch formaat in het onderste gedeelte van de paal. LFP-chemie heeft voor deze toepassing de voorkeur vanwege de thermische stabiliteit en de lange levensduur (doorgaans 2.000 tot 3.000 volledige laad-ontlaadcycli ), en tolerantie voor de hoge temperaturen die kunnen optreden in gesloten metalen palen in direct zonlicht.
• Geïntegreerde MPPT-laadcontroller : Een compact controllerbord dat in de paal is gemonteerd, regelt het opladen vanaf het omliggende fotovoltaïsche oppervlak en regelt de ontlading naar de LED-module.
• LED-armatuur at the pole crown : De lichtbron aan de bovenkant van de cilinderpaal, meestal een naar beneden gerichte of omnidirectionele LED-module die pad- en terreinverlichting biedt. Gemeenschappelijke uitgangsbereiken voor cilinderzonnepalen op voetgangersschaal zijn: 1.000 tot 5.000 lumen , geschikt voor voetgangerspaden, pleinen en gebieden met lage snelheid.
• Bewegings- of daglichtsensoren : Veel cilinderontwerpen op zonne-energie bevatten PIR-bewegingssensoren of omgevingslichtsensoren die de armatuuropbrengst aanpassen op basis van de bezetting of het tijdstip van de dag, waardoor de autonomie van de batterij wordt vergroot door de output te verminderen tijdens perioden met weinig verkeer.

Ontwerp- en esthetische voordelen in stedelijke contexten

Het belangrijkste onderscheidende voordeel van de cilinderzonnepaal in stedelijke en commerciële omgevingen is de visuele samenhang. Conventionele straatverlichting op zonne-energie met een plat paneel dat schuin op een arm is gemonteerd, kan visueel inconsistent lijken met de architectonische omgeving en kan als utilitair of tijdelijk worden ervaren. Een cilindervormige zonnepaal heeft een strakke, uniforme vorm die op natuurlijke wijze integreert met stadsmeubilair, poortkolommen en landschapsontwerp. Dit maakt ze de voorkeursspecificatie voor:

• Voetgangersgebieden in het stadscentrum en winkelstraten waar visuele kwaliteitsnormen formeel zijn vastgelegd in de planningsvoorwaarden
• Openbare parken, promenades aan het water en erfgoedzones waar de conventionele esthetiek van zonnepanelen in strijd zou zijn met het landschapsontwerp
• Commerciële ontwikkelingen, waaronder winkelcentra, hotelterreinen en resortgebouwen waar buitenverlichting bijdraagt aan de merkidentiteit
• Educatieve campuspaden en straatbeelden voor residentiële ontwikkeling waar een eigentijds maar onopvallend product op zijn plaats is

Beperkingen van cilinderzonnepalen vergeleken met gescheiden systemen

De esthetische integratie van cilinderzonnepalen gaat gepaard met inherente afwegingen in de capaciteit voor het verzamelen van ruwe energie. Het totale fotovoltaïsche celoppervlak op een cilinderpaal wordt beperkt door de pooldiameter en hoogte, en de cilindrische geometrie betekent dat een bepaalde cel slechts een deel van de dag zijn maximale vermogen levert wanneer de zonnehoek het gunstigst is voor de oriëntatie van die cel. In de praktijk zijn cilinderzonnepalen het meest geschikt voor toepassingen met een laag tot middelmatig vermogen waarbij de eisen aan de lumenopbrengst bescheiden zijn. Voor toepassingen die meer dan 5.000 lumen aan aanhoudend vermogen gedurende een volledige nacht vereisen, zullen gescheiden zonnemastsystemen met grotere speciale paneelarrays over het algemeen beter presteren dan cilindermasten in de jaarlijkse energielevering.

Flexibel zonnepaneel: conforme energieverzameling voor niet-vlakke oppervlakken

EEN flexibel zonnepaneel is een fotovoltaïsche module gebouwd op een dun, buigbaar substraat in plaats van een stijf frame van glas en aluminium. Het vermogen om te buigen, te buigen en zich aan te passen aan niet-vlakke oppervlakken opent installatielocaties die stijve kristallijne siliciumpanelen niet kunnen bereiken, en het verminderde gewicht van flexibele panelen maakt montage op constructies mogelijk die de belasting van conventionele panelen niet kunnen dragen. Flexibele zonnepanelen vormen de technologie voor de cilindrische energieopvangoppervlakken die worden gebruikt in cilinderzonnepalen, en ze dienen ook als op zichzelf staande oplossingen voor energieopwekking in maritieme, voertuig-, architecturale en draagbare toepassingen.

Technologieën die worden gebruikt bij de productie van flexibele zonnepanelen

Er zijn verschillende fotovoltaïsche technologieën beschikbaar in flexibele paneelvorm, elk met verschillende prestatiekenmerken:

• Dunne-film amorf silicium (a-Si) : Een van de eerste flexibele PV-technologieën. Afgezet in dunne lagen op plastic- of metaalfoliesubstraten. Efficiëntie typisch 6 tot 10% , lager dan kristallijne alternatieven, maar met betere prestaties onder diffuus licht en hoge temperaturen. Geschikt voor toepassingen waarbij het paneel in halfschaduw of bij verhoogde temperaturen werkt.
• CIGS (Koper Indium Gallium Selenide) : Een dunnefilmtechnologie die een efficiëntie bereikt van 12 tot 16% in commerciële flexibele paneelproducten. Betere efficiëntie dan amorf silicium met goede prestaties bij weinig licht. Flexibele CIGS-panelen worden veelvuldig gebruikt in gebouwgeïntegreerde fotovoltaïsche zonne-energie (BIPV), maritieme toepassingen en de constructie van zonnepalen met cilinders, waarbij een hogere energiedichtheid per oppervlakte-eenheid vereist is.
• Monokristallijn silicium op flexibel substraat : Dunne plakjes monokristallijne siliciumcellen met hoog rendement, gebonden aan een flexibel rugmateriaal. Behaalt efficiëntie van 18 tot 24% , de hoogste die verkrijgbaar is in flexibel paneelformaat. Duurder dan dunnefilmalternatieven en met een beperkte buigradius (doorgaans minimale buigradius van 100 tot 300 mm afhankelijk van de celdikte), maar levert het beste vermogen per oppervlakte-eenheid voor toepassingen met beperkte ruimte.
• Organische fotovoltaïsche zonne-energie (OPV) : Een opkomende technologie waarbij gebruik wordt gemaakt van organische halfgeleidermaterialen op ultradunne, zeer flexibele substraten. De huidige commerciële efficiëntie is lager 8 tot 12% , maar de extreme flexibiliteit, het lichte gewicht en het potentieel voor goedkope productie zorgen ervoor dat OPV-panelen steeds meer aanwezig zijn in architectonische en ontwerpgeïntegreerde zonne-energietoepassingen.

Fysieke kenmerken die nieuwe installatielocaties mogelijk maken

De bepalende fysieke eigenschappen van flexibele zonnepanelen die hun toepassingsbereik uitbreiden tot buiten starre panelen zijn:

• Laag gewicht : Flexibele zonnepanelen wegen doorgaans tussen de 1 en 4 kg per vierkante meter , vergeleken met conventionele harde glaspanelen van 10 tot 15 kg per vierkante meter. Dit gewichtsvoordeel maakt installatie mogelijk op bootdekken, voertuigdaken, luifels, weefselstructuren en architecturale membranen die geen stijve paneelbelastingen kunnen dragen.
• Compatibiliteit met buigradius : Afhankelijk van de technologie kunnen flexibele panelen zich aanpassen aan gebogen oppervlakken met een straal van 30 mm (OPV en dunne film) tot 300 mm (monokristallijn op flexibele achterkant). Dit maakt integratie mogelijk op gebogen daklijnen, cilindrische constructies, voertuigcarrosserieën en opblaasbare constructies.
• EENdhesive or laminate mounting : Flexibele panelen kunnen rechtstreeks op substraatoppervlakken worden verlijmd met behulp van maritiem plakband of laminering, waardoor montageframes overbodig worden en de windweerstand wordt verminderd. Dit is vooral waardevol op zeeschepen waar aerodynamische weerstand en structurele integratie beide problemen opleveren.
• Gereduceerd profiel : De dikte van een flexibel zonnepaneel varieert van 2 tot 5 mm vergeleken met 35 tot 40 mm voor een stijf paneel met frame. Dit minimale profiel maakt integratie mogelijk in oppervlakken waar elk uitsteeksel onaanvaardbaar of onpraktisch zou zijn.

EENpplication Categories for Flexible Solar Panels

Flexibele zonnepanelen dienen toepassingen die in vier brede categorieën vallen, die elk een ander fysiek voordeel van het flexibele formaat benutten:

• Maritieme en nautische toepassingen : Lichtgewicht, waterdichte flexibele panelen verlijmd op bootdekken, ontwijkers, bimini-afdekkingen en rompsecties. De antislipoppervlaktecoatings die beschikbaar zijn op flexibele panelen van maritieme kwaliteit zorgen voor de veiligheid van het dek en genereren tegelijkertijd stroom. Een typische installatie van flexibele panelen van 200 W op een zeiljacht van 10 meter voegt minder dan 2 kg toe en vereist geen boren in de dekstructuur.
• Voertuig- en recreatievoertuigen (camper)-toepassingen : Flexibele panelen die zijn verlijmd op daken van bestelwagens, camperdaken en caravanoppervlakken waar stijve paneelframes onaanvaardbare aerodynamische weerstand of problemen met de dakkofferruimte zouden veroorzaken. Monokristallijne flexibele panelen in de Bereik van 100 tot 400 W zijn de meest gespecificeerde aandrijfsystemen voor bestelwagens.
• Gebouwgeïntegreerde fotovoltaïsche zonne-energie (BIPV) : Flexibele CIGS- en monokristallijne panelen gelamineerd in dakmembranen, gevels, luifels en dakramen. De panelen worden onderdeel van de gebouwschil in plaats van een toevoeging eraan, waardoor ze bijdragen aan de energieopwekking en tegelijkertijd een structurele of weerbestendige functie vervullen.
• Integratie van zonnepalen en cilindrische structuur : Flexibele panelen gewikkeld rond cilinderzonnepalen, pijlerconstructies, verkeerspalen en stadsmeubilair om zonne-energie op te vangen op oppervlakken die stijve panelen niet kunnen aanpakken. Bij deze toepassing kruist de technologie van flexibele zonnepanelen direct de categorie cilinderzonnepalen die in deze handleiding wordt beschreven.
• Draagbare en verpakbare zonne-energie : Oprolbare of opvouwbare flexibele panelen voor opladen in het veld, kamperen, noodstroomsets en militaire toepassingen waarbij compacte verpakkingsafmetingen en een laag gewicht primaire vereisten zijn.

Het vergelijken van de drie technologieën: een praktische samenvatting

Batterijtechnologie in zonnepoolsystemen

Het batterijsysteem is het onderdeel dat het meest direct de praktische betrouwbaarheid van elke verlichtingsinstallatie op zonne-energie bepaalt. Paneelspecificaties en LED-armatuurefficiëntie kunnen op papier worden geoptimaliseerd, maar als het batterijsysteem snel degradeert in het plaatselijke klimaat of onvoldoende capaciteit heeft voor seizoensvariaties in de beschikbaarheid van zonne-energie, zal de installatie ondermaats presteren, ongeacht andere specificaties.

Lithium-ijzerfosfaat versus andere lithiumchemie

Lithiumijzerfosfaat (LFP of LiFePO4) is de dominante batterijchemie geworden in toepassingen voor zonnepalen buitenshuis, om verschillende redenen die direct tegemoetkomen aan de eisen van deze gebruikssituatie:

• Thermische stabiliteit : LFP-batterijen ondervinden geen thermische overstroming bij de temperaturen die worden bereikt in zonnepalen en buitenbatterijbehuizingen in direct zonlicht, die in de zomer hoger kunnen zijn dan 60 tot 70 graden Celsius. De chemische samenstellingen van lithium-NMC en lithiumkobaltoxide zijn aanzienlijk temperatuurgevoeliger en brengen onder deze omstandigheden een groter risico op falen met zich mee.
• Cyclus leven : LFP-batterijen presteren doorgaans 2.000 tot 4.000 volledige laad-ontlaadcycli bij een ontladingsdiepte van 80%, vergeleken met 500 tot 1.500 cycli voor loodzuurbatterijen en 500 tot 2.000 cycli voor lithium NMC bij een vergelijkbare ontladingsdiepte. Bij een zonnepaal die dagelijks draait, vertaalt zich dit in een levensduur van 8 tot 12 jaar voor LFP versus 2 tot 4 jaar voor loodzuur.
• Prestaties bij lage temperaturen : LFP-batterijen behouden een betere capaciteit onder koude omstandigheden dan sommige alternatieve lithiumchemie, en de meeste LFP-batterijbeheersystemen bevatten laadbescherming bij lage temperaturen die door het opladen veroorzaakte schade bij temperaturen onder het vriespunt voorkomt.

Berekening van de vereiste batterijcapaciteit

Voor een gescheiden zonnepool- of cilinderzonnepoolsysteem wordt de minimale batterijcapaciteit in wattuur als volgt berekend:

1. Bepaal het dagelijkse energieverbruik: armatuurvermogen vermenigvuldigd met bedrijfsuren per nacht. Voorbeeld: een armatuur van 40 W die 10 uur brandt, komt overeen met 400 Wh per nacht.
2. Vermenigvuldig met de vereiste autonomiedagen (doorgaans 3 tot 5 dagen): 400 Wh vermenigvuldigd met 4 dagen komt overeen met een minimale batterijbank van 1.600 Wh.
3. Delen door de bruikbare ontladingsdiepte voor de geselecteerde batterijchemie (0,8 voor LFP bij 80% ontladingsdiepte): 1.600 Wh gedeeld door 0,8 is gelijk aan 2.000 Wh geïnstalleerde batterijcapaciteit als ontwerpminimum voor dit voorbeeld.

Overwegingen bij installatie en inbedrijfstelling

EENll three technologies require specific installation practices to achieve their rated performance and service life. Common factors that are frequently overlooked in field installations include:

Beoordeling van de locatie voordat een zonnepaalsysteem wordt gespecificeerd

• Beoordeling van zonnebronnen : Controleer de piekzonuren per dag op de projectlocatie met behulp van een bronnendatabase zoals PVGIS (Photovoltaic Geographical Information System) voor de specifieke installatiecoördinaten. Gebruik geen regionale gemiddelden, omdat microtopografie, bewolking aan de kust en schaduw in stedelijke canyons de werkelijke zonne-energiebronnen aanzienlijk onder de regionale cijfers kunnen verminderen.
• Schaduwanalyse : Identificeer bomen, gebouwen of constructies die op elk moment van de dag gedurende het hele jaar schaduw werpen op het zonnecollectoroppervlak. Zelfs gedeeltelijke schaduw op een klein deel van een paneel kan de systeemopbrengst aanzienlijk verminderen als gevolg van de serieschakeling van cellen. Deze beoordeling is met name van cruciaal belang voor gescheiden zonnepaalsystemen waarbij het paneel op een vaste structuur staat.
• Bodem- en funderingscondities : Paalfunderingen voor gescheiden en cilinderzonnepalen vereisen geotechnische bevestiging dat het draagvermogen van de grond en de inbeddingsdiepte de gecombineerde wind- en eigenlast van de paal- en paneelconstructie zullen ondersteunen. Bij slechte bodemgesteldheid kunnen verlengde voetplaten, grondschroeven of betonnen funderingen nodig zijn.

Beste praktijken voor de installatie van flexibele zonnepanelen

• Maak het montageoppervlak grondig schoon voordat u flexibele panelen met zelfklevende achterkant aanbrengt. Vervuiling, vocht of losse coatings onder het paneel zullen na verloop van tijd leiden tot lijmfalen en delaminatie van het paneel.
• Buig flexibele monokristallijne panelen niet verder dan de minimale buigradiusspecificatie van de fabrikant. Het overschrijden van deze limiet veroorzaakt microbreuken in de siliciumcellen die de output onmiddellijk verminderen en geleidelijk verslechteren bij thermische cycli.
• EENllow adequate ventilation between the panel rear surface and the mounting substrate. A gap of 10 tot 20 mm verlaagt de bedrijfstemperatuur van het paneel en verbetert de rendementsefficiëntie, aangezien flexibele panelen op hete metalen oppervlakken zonder ventilatie bedrijfstemperaturen van 70 tot 80 graden Celsius kunnen bereiken, waardoor de opbrengst met 15 tot 25% vergeleken met prestaties in koele omstandigheden.
• Bescherm de ingangspunten van de bedrading met kabelwartels van maritieme kwaliteit en breng UV-stabiele siliconen aan rond alle doorvoeringen om het binnendringen van vocht te voorkomen, wat de belangrijkste oorzaak is van voortijdige degradatie van flexibele panelen bij blootgestelde buitentoepassingen.

Kiezen tussen gescheiden zonnepool, cilinder-zonnepool en flexibel zonnepaneel

De keuze tussen deze drie technologieën is niet altijd exclusief. Ze kunnen binnen één project worden gecombineerd om aan verschillende locatievereisten te voldoen, en als u de beslissingscriteria voor elk project begrijpt, wordt de specificatie eenvoudig:

1. Is een hoge lumenopbrengst voor wegverlichting of verlichting van grote oppervlakken de primaire vereiste? Kies voor een gescheiden zonnepalensysteem. De onafhankelijke paneeloriëntatie en grotere paneelarrays van gescheiden systemen leveren de energiecollectie die nodig is om 10.000 lumen of meer gedurende een volledige nacht te behouden op een breed scala aan geografische locaties.
2. Bevindt de installatie zich in een stedelijke, commerciële of ontwerpgevoelige omgeving waar visuele kwaliteit van belang is? Kies voor een cilinderzonnepaal. De geïntegreerde architecturale vorm levert verlichting op voetgangersschaal zonder de visuele inbreuk van een conventionele straatlantaarn met schuine panelen.
3. Is de toepassing een gebogen, flexibel of door gewicht beperkt oppervlak dat geen stijve panelen accepteert? Kies voor een flexibel zonnepaneel. Maritieme dekken, voertuigdaken, cilinderpalen, gebogen architectonische elementen en draagbare toepassingen vereisen allemaal de conforme montagemogelijkheden die alleen flexibele panelen bieden.
4. Is het project een gemengde omgeving met zowel rijbaan- als voetgangersgebieden? Plaats gescheiden zonnepalen op de rijbaangedeelten voor een hoog rendement en cilinderzonnepalen op de voetgangerszones voor esthetische samenhang, waarbij gebruik wordt gemaakt van een uniforme systeemspecificatie voor batterij- en oplaadnormen om het onderhoud te vereenvoudigen.

EENll three technologies represent mature, field-proven solar solutions that deliver reliable off-grid or grid-independent power and lighting when correctly specified for the location, load, and climate. De sleutel tot succesvolle resultaten is het afstemmen van de werkelijke sterke punten van elke technologie op de specifieke eisen van de installatie, in plaats van het toepassen van één enkele oplossing voor alle scenario's in een project.
